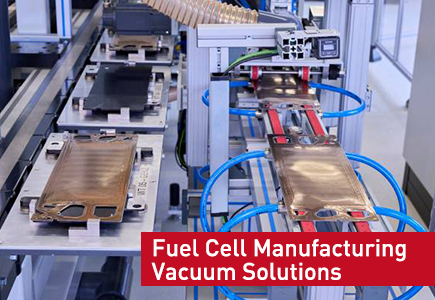

حلول فراغ تصنيع خلايا الوقود: هندسة طلاء الألواح والأغشية ثنائية القطب المتقدمة
خلفية الصناعة
نمت خلايا وقود غشاء التبادل البروتوني (PEM) بسرعة باعتبارها مصادر الطاقة الأساسية لمركبات الطاقة الجديدة ومحطات الطاقة الموزعة ومعدات الطاقة المحمولة. يتحول مصنعو خلايا الوقود العالمية من الإنتاج التجريبي بكميات صغيرة إلى الإنتاج الضخم الآلي، مما يضع معايير صارمة للغاية بشأن دقة أبعاد المكونات وتوحيد الطلاء والنقاء الداخلي.
تعد الصفائح ثنائية القطب وأغشية تبادل البروتونات المطلية جزأين أساسيين يحددان أداء خرج مكدس خلية الوقود وعمر الخدمة. تعتمد خطوط الإنتاج الآلية الحديثة عالميًا تقنية التفريغ المخصصة للتحكم في تنقية المواد الخام ومعالجة الأسطح والطلاء الدقيق. يعد الإعداد غير المناسب للفراغ أحد الأسباب الرئيسية لارتفاع معدل الخردة والأداء غير المستقر لخلايا الوقود النهائية في العديد من مصانع خلايا الوقود متوسطة الحجم. تركز هذه المقالة على تفاصيل تطبيق الفراغ لمعالجة الألواح ثنائية القطب وطلاء الأغشية واختيار المعدات وتحليل فوائد الإنتاج الفعلي.
عيوب التصنيع الرئيسية الناجمة عن فقدان التحكم الدقيق في الفراغ
لا يزال العديد من مصنعي خلايا الوقود الصغيرة يقومون بعمليات جزئية في ظل بيئة جوية عادية، مما يؤدي إلى عيوب متكررة في المنتج تؤدي إلى تآكل هامش الربح باستمرار:
عيوب سطح اللوحة ثنائية القطب: تظل فقاعات الهواء المتبقية والرطوبة الممتصة داخل الجرافيت أو الركيزة المعدنية، مما يؤدي إلى طلاء موصل غير متساوٍ، وضعف استواء قناة تدفق الغاز وزيادة المقاومة الداخلية بعد التجميع.
فشل طلاء PEM: يختلط الغبار والرطوبة العائمة وجزيئات الهواء المحيط مع ملاط الطلاء تحت الضغط العادي، مما يتسبب في حدوث ثقوب، وترقق جزئي للطلاء، وعدم تناسق توصيل البروتون عبر سطح الغشاء.
توهين المكدس على المدى الطويل: تؤدي الشوائب النزرة التي لم تتم إزالتها تدريجيًا إلى حدوث تفاعلات جانبية كهروكيميائية داخل مداخن خلايا الوقود المجمعة، مما يؤدي إلى تقصير عمر دورة المكدس الإجمالي وتقليل إنتاج الطاقة المقدرة.
تعمل بيئة الفراغ المصممة جيدًا على حل العيوب المتأصلة من المصدر وتصبح تكوينًا قياسيًا لمصانع خلايا الوقود العملاقة السائدة.
قسمان أساسيان لتطبيق الفراغ في إنتاج مكونات خلايا الوقود
تقنية الفراغ لتصنيع الألواح ثنائية القطب من الجرافيت والمعدن
تنقسم الألواح ثنائية القطب إلى فئتين رئيسيتين: الألواح المركبة من الجرافيت والألواح المعدنية المصنوعة من الفولاذ المقاوم للصدأ، وكلاهما يتطلب معالجة فراغية متعددة المراحل قبل الطلاء والتشكيل اللاحق. بالنسبة للألواح ثنائية القطب من الجرافيت: يحتاج مسحوق الجرافيت الخام الممزوج بموثق الراتنج إلى تفريغ الهواء لإزالة الهواء المحبوس داخل الفراغ المركب قبل صب الضغط الساخن. بيئة الضغط السلبي تقضي على تجاويف الفقاعات الداخلية وتضمن بنية ركيزة كثيفة وموحدة. تعتمد متابعة الطلاء المضاد للتآكل الموصل أيضًا على بيئة مغلقة منخفضة الفراغ لتجنب تلوث الجسيمات أثناء الرش.
بالنسبة للألواح المعدنية ثنائية القطب الرفيعة: تعمل عمليات المعالجة المسبقة، بما في ذلك إزالة الشحوم بالتفريغ والتنظيف بالبلازما الفراغية، على إزالة بقايا الزيت السطحي وطبقة الأكسيد تمامًا. يعمل السطح المعدني النظيف على تحسين التصاق الطلاء الموصل اللاحق، مما يمنع تقشير الطلاء أثناء تشغيل خلايا الوقود على المدى الطويل. لا يمكن لجميع خطوات المعالجة المسبقة المذكورة أعلاه تحقيق إنتاج مؤهل دون دعم فراغي ثابت.
ترسيب عالي الفراغ وطلاء لغشاء تبادل البروتون (PEM)
يعد غشاء تبادل البروتون هو المكون الأساسي للتوصيل الأيوني لخلية الوقود، ويحدد طلاءه الوظيفي كفاءة الخلية بشكل مباشر. هناك عمليتان رئيسيتان للطلاء تعتمدان بشكل كبير على الفراغ الدقيق: طلاء الملاط الفراغي وترسيب الترسيب الفراغي بتقنية PVD.
يعمل الطلاء المغلق بالفراغ على عزل الهواء الخارجي والغبار، مما يجعل مادة الطلاء منتشرة بالتساوي على سطح غشاء البوليمر الرقيق للغاية دون عيوب الثقب. يحقق رش PVD عالي الفراغ أيضًا ترسيب طبقة وظيفية موحدة على المستوى النانوي على سطح الغشاء، ويتم تطبيقه على نطاق واسع لأغشية خلايا الوقود عالية الأداء من فئة السيارات. يمنع الفراغ المستقر المستمر أيضًا مذيب الطلاء من التطاير غير الطبيعي السريع تحت الضغط الجوي، مما يؤدي إلى استقرار تماسك دفعة الغشاء النهائي.
مطابقة معدات التفريغ المستهدفة بمقاييس إنتاج مختلفة
يتميز إنتاج خلايا الوقود باختلاف واضح في النطاق من المختبر التجريبي إلى المصنع الآلي الكبير، مع اختلاف تكوينات الفراغ المتطابقة بشكل كبير:
الإنتاج المعملي والتجريبي على نطاق صغير: مضخات التفريغ الجافة أحادية المرحلة الخالية من الزيت. تصميم مدمج، وبيئة فراغ نظيفة خالية من الزيت، ومثالية للنموذج المختبري للوحة ثنائية القطب والطلاء التجريبي الغشائي.
إنتاج نصف آلي متوسط الحجم: مجموعات تفريغ مدمجة للجذور + المضخة الجافة. سرعة ضخ سريعة، فراغ متوسط-عالي مستقر، مناسب لتفريغ الألواح ثنائية القطب وخطوط طلاء الغشاء المستمر.
إنتاج مركزي لخلايا الوقود على نطاق واسع من Gigafactory: محطة تفريغ مركزية مثبتة على منصة منزلقة تتكون من وحدات تفريغ جافة متعددة. إمدادات فراغ موحدة للعشرات من خطوط إنتاج تشكيل الألواح وطلاء الأغشية ثنائية القطب، مما يقلل تكلفة شراء وصيانة المضخة الفردية.
يتم أحيانًا استخدام مضخات التفريغ الحلقية السائلة للإخلاء المسبق الخام لغرف المواد الكبيرة بفضل تحمل البخار الممتاز لطلاء الغاز المذيب المتطاير.
عائد استثمار فني ومالي قابل للقياس لأنظمة التفريغ المُحسّنة
تحصل الشركات التي تقوم بترقية الإنتاج الجوي الأصلي إلى عملية التفريغ القياسية على عوائد واضحة في كل من جودة المنتج والتكلفة الاقتصادية:
تقليل معدل خردة الصفائح والأغشية ثنائية القطب بنسبة 25% إلى 40%، مما يوفر خسارة هائلة في المواد الخام مثل الجرافيت عالي التكلفة والفولاذ المقاوم للصدأ والمواد الخام لغشاء تبادل البروتون.
تحسين اتساق مجموعة خلايا الوقود النهائية، مما يقلل من تكلفة صيانة فشل ما بعد البيع لعملاء المركبات النهائية ومحطات الطاقة.
يعمل الفراغ المستقر على تقصير دورة انتظار إخلاء الغرفة، مما يرفع كفاءة تشغيل خط الإنتاج الإجمالي وإنتاج المصنع اليومي.
تعمل المكونات المؤهلة عالية الأداء على رفع درجة المنتج النهائي لخلايا الوقود، مما يساعد المصنعين على الدخول في سلسلة توريد مركبات الطاقة الجديدة المتطورة.
استكشاف الأخطاء وإصلاحها في الموقع والتحكم الوقائي لخطوط فراغ خلايا الوقود
تحتوي ورش طلاء خلايا الوقود على بخار المذيبات العضوية المتطايرة وغبار الجرافيت الناعم، مما يتسبب بسهولة في انخفاض أداء نظام التفريغ دون إدارة موحدة يومية:
هبوط الفراغ الناجم عن تكثيف بخار المذيبات: قم بتركيب مرشح غاز سائل متعدد المراحل وجهاز استرداد المذيبات عند مدخل المضخة لاعتراض السائل المتكثف والغبار.
عيوب بقعة طلاء الغشاء الناتجة عن تسرب الهواء المخفي في خطوط الأنابيب: قم بترتيب الكشف ربع السنوي عن تسرب الهيليوم لجميع الأنابيب المفرغة وأغطية حجرة الطلاء.
استهلاك الطاقة الخامل غير الضروري: تجهيز تحويل تردد VFD لوحدات التفريغ لضبط سرعة الضخ تلقائيًا بعد تغيير حمل الإنتاج في الوقت الفعلي.
إن فحص المشغل اليومي لقراءة الفراغ ودرجة حرارة المعدات وحالة الفلتر يتجنب بشكل فعال المنتجات المعيبة الجماعية الناتجة عن خلل الفراغ المفاجئ.
خاتمة
تعد تقنية الفراغ حلاً مساعدًا أساسيًا لا غنى عنه في جميع أنحاء تشكيل اللوحة ثنائية القطب وطلاء غشاء تبادل البروتون لتصنيع خلايا الوقود PEM الحديثة. يساعد الاختيار المعقول للمعدات التي تتوافق مع حجم الإنتاج بالإضافة إلى الإدارة اليومية الموحدة مصنعي خلايا الوقود على تحقيق تقليل العيوب وتحسين الكفاءة والتحكم الشامل في التكاليف.
مع تسارع التصنيع العالمي لخلايا الوقود، ستصبح أنظمة التفريغ النظيف المخصصة تكوينًا أساسيًا أساسيًا لورش إنتاج خلايا الوقود المبنية حديثًا والمحدثة.
الأسئلة الشائعة حول الصناعة
س 1: لماذا تُفضل مضخات التفريغ الخالية من الزيت لإنتاج مكونات خلايا الوقود؟
A1: يعمل التصميم الخالي من الزيت على التخلص من مخاطر التلوث ببخار الزيت على الطبقة الموصلة للوحة ثنائية القطب وطلاء غشاء تبادل البروتون، مما يؤدي إلى تجنب الفشل الكهروكيميائي الداخلي لخلية الوقود الناتج عن الشوائب الهيدروكربونية.
س2: ما هو مستوى الفراغ المطلوب لطلاء غشاء PVD لخلايا وقود السيارات؟
ج2: يتطلب طلاء الرش PEM للسيارات عمومًا فراغًا عاليًا يتراوح من 1×10⁻³ Pa إلى 1×10⁻⁵ Pa لضمان ترسيب موحد على المستوى النانوي بدون تلوث جسيمي.
س 3: هل يمكن لنظام التفريغ المركزي أن يخفض إجمالي الاستثمار لمصانع خلايا الوقود الكبيرة؟
ج3: نعم، تحل محطة التفريغ المركزية محل مضخات التفريغ المستقلة المتناثرة لكل خط إنتاج، مما يقلل من إجمالي تكلفة شراء المعدات ونفقات الصيانة الدورية اللاحقة.
س 4: هل يمكن تحديث خط الطلاء الجوي القديم بنظام التفريغ؟
ج4: معظم خطوط إنتاج الطلاء المفتوح الموجودة تدعم تجديد الختم الفراغي وتركيب وحدة التفريغ المتطابقة، مما يحقق ترقية الجودة دون استبدال خط الإنتاج بالكامل.
