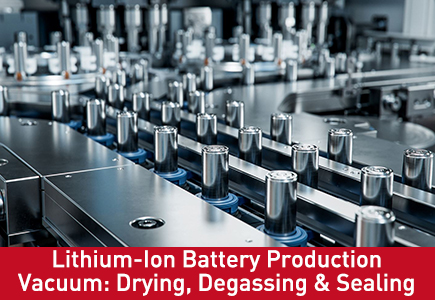

فراغ إنتاج بطارية ليثيوم أيون: التجفيف والتفريغ والختم

أدى التحول العالمي نحو السيارات الكهربائية (EVs)، وأنظمة تخزين الطاقة على نطاق الشبكة (ESS)، والإلكترونيات الاستهلاكية عالية الكثافة إلى دفع تصنيع بطاريات الليثيوم أيون إلى عصر جديد من الجودة ودقة الإنتاجية. ومع تقدم كيمياء البطاريات نحو كاثودات عالية النيكل وتكوينات الحالة الصلبة، فقد اختفى هامش التلوث البيئي داخل المصنع الضخم.

في جميع أنحاء حلقة تجميع الخلايا، تعمل تقنية التفريغ الصناعي كأداة معالجة أولية بدلاً من كونها أداة ثانوية. بدءًا من إزالة جيوب الرطوبة المجهرية داخل مادة الإلكترود الخام وحتى إدارة المذيبات العضوية المتطايرة أثناء تعبئة الإلكتروليت وختم الخلية النهائي، تحدد بيئات الفراغ المستقرة بشكل مباشر كثافة طاقة البطارية وعمر الدورة وملفات السلامة الداخلية.

1. المهمة الحاسمة للفراغ العالي في تصنيع بطاريات الليثيوم أيون

يعتمد الأداء الكهروكيميائي لبطارية الليثيوم أيون على الإقحام النظيف لأيونات الليثيوم بين الأنود والكاثود. يمكن أن يؤدي وجود نسبة ضئيلة من الرطوبة - والتي يتم قياسها بأجزاء مكونة من رقم واحد لكل مليون (جزء في المليون) - إلى حدوث فشل كارثي. يتفاعل الماء على الفور مع ملح سداسي فلورو فوسفات الليثيوم المستخدم بشكل شائع في الإلكتروليتات، مما يشكل حمض الهيدروفلوريك شديد التآكل. يؤدي هذا الحمض إلى تآكل مجمعات التيار الداخلية، ويدمر طبقة الطور البيني للكهرباء الصلبة (SEI)، ويولد غازات قابلة للاشتعال تسبب تورم الخلايا والهروب الحراري.

للتخلص من الرطوبة، وتحقيق ضغط الطبقة الكثيفة، وضمان ترطيب الإلكتروليت بشكل موحد، يعتمد مصنعو البطاريات على شبكات التفريغ الآلية عبر ثلاث عقد تجميع متميزة.

2. المرحلة الأولى: التجفيف العميق بالفراغ للأقطاب الكهربائية والطوب المنسوج

قبل البدء في عملية لف الخلية أو تكديسها، يجب أن تخضع ملفات الأقطاب الكهربائية المشقوقة (لفات الأنود والكاثود) لتجفيف فراغي حراري عميق. يجب إزالة الماء المتبقي المحبوس داخل معجون المادة النشطة من الجرافيت أو NMC بالكامل.

تسلسل التجفيف بالفراغ:

• الإخلاء الحراري متعدد الدورات: يتم وضع لفات القطب الكهربائي الخام أو 'لفات الهلام' المجمعة مسبقًا في فرن تجفيف فراغ خلية البطارية المركزي. تتناوب الغرفة بين تطهير غاز النيتروجين الساخن والإخلاء الفراغي العميق (عادةً ما ينخفض ​​إلى أقل من 0.1 إلى 0.05 ملي بار مطلق).

• خفض نقطة الغليان: يؤدي خفض ضغط التشغيل الداخلي إلى خفض عتبة غليان الماء المحبوس تحت درجات الحرارة المحيطة. وهذا يسمح للرطوبة بالتبخر بسرعة من الطبقات الملفوفة بإحكام دون تعريض المواد الرابطة الحساسة والمواد النشطة لدرجات حرارة شديدة قد تؤدي إلى تشقق الطلاء.

• التحقق من الرطوبة المتبقية: تحافظ مضخة التفريغ على منحنى ضغط نهائي مسطح أثناء مرحلة التبخر. يشير الانخفاض الحاد الأخير في الضغط إلى أن مستويات الرطوبة قد انخفضت إلى ما دون الحد الإلزامي البالغ 200 جزء في المليون، مما يعد الخلايا لنقلها إلى غرفة الأبحاث الجافة.

3. المرحلة 2: تفريغ الغاز من الفراغ وملء الإلكتروليت الدقيق

بمجرد وضع هيكل الخلية في غلافها (سواء كان من الألومنيوم المنشوري، أو العلب الأسطوانية، أو صفائح الحقيبة)، فإنها تدخل محطة التعبئة حيث يتم إدخال المنحل بالكهرباء السائل.

• الإخلاء الفراغي قبل التعبئة: يتم إخلاء غلاف الخلية الفارغة وصولاً إلى فراغ متوسط ​​(بين 1 و10 ملي بار مطلق). يؤدي هذا إلى استخراج جميع جيوب الهواء المحاصرة داخل الفواصل عالية المسامية وهياكل الأقطاب الكهربائية الكثيفة، مما يخلق فرق ضغط نظيف.

• الترطيب المدفوع والعمل الشعري: عندما يفتح صمام الإلكتروليت، يتم سحب السائل بشكل موحد إلى أعمق المسام في مصفوفة الخلية عبر العمل الشعري الذي يحركه الفراغ. الترطيب المثالي أمر حيوي؛ أي بقعة جافة غير مبللة تخلق منطقة غير نشطة، مما يقلل من سعة الخلية الإجمالية ويسرع عملية طلاء الليثيوم الموضعي أثناء الشحن السريع.

• تفريغ الغاز بالكهرباء: بالتوازي مع حلقة التعبئة، يقوم جهاز تفريغ الهواء المخصص بإزالة الفقاعات الدقيقة الذائبة من الإلكتروليت السائل الخام قبل الحقن، مما يضمن عدم دخول أي غازات محيطة إلى البيئة المغلقة.

4. المرحلة 3: ختم الفراغ النهائي وضوابط التشكيل

تتضمن المرحلة الأخيرة من تجميع الخلية إغلاق الغلاف بشكل محكم لعزل المكونات الكيميائية عن الجو الخارجي مدى الحياة. هذه الخطوة حاسمة بشكل خاص في تصنيع خلايا الحقيبة.

• الختم الفراغي لخلية الحقيبة: يتم وضع غلاف خلية الحقيبة داخل حجرة الختم الفراغي. يتم سحب فراغ عميق (عادة من 5 إلى 20 ملي بار مطلق) لطي طبقات الرقائق بإحكام حول كومة القطب الداخلي، وإزالة أي غاز متبقي. يقوم شريط الختم الساخن بعد ذلك بإذابة طبقة البوليمر الداخلية لتشكيل ختم محكم.

• تفريغ الغاز من التكوين: أثناء مرحلة الشحن الأولي للبطارية (التكوين)، تولد التفاعلات الكيميائية حجمًا يمكن التنبؤ به من غاز العملية الأولية مع استقرار طبقة SEI. بالنسبة للخلايا الجيبية، يتجمع هذا الغاز في 'جيب غازي' مؤقت. يتم ثقب الجيب لاحقًا تحت فراغ، ويتم تفريغ الغاز، ويتم إعادة إغلاق الخلية بشكل دائم في شكلها الهندسي النهائي.

5. اختيار المعدات: مكافحة بخار المذيبات العدوانية والرطوبة

يجب أن تعمل البنية التحتية للفراغ داخل مصنع عملاق لبطاريات الليثيوم أيون في ظل ظروف كيميائية صعبة. تكون تيارات الغاز المستخرجة أثناء التجفيف والختم محملة ببخار الماء والمركبات العضوية المتطايرة (VOCs)، وفي المقام الأول مذيبات الكربونات العضوية مثل كربونات ثنائي ميثيل (DMC)، وكربونات إيثيل ميثيل (EMC)، وكربونات ثنائي إيثيل (DEC).

لماذا تقوم المصانع العملاقة الحديثة بتوحيد معايير مضخات التفريغ اللولبية الجافة:

تاريخيًا، تم نشر المضخات الدوارة المختومة بالزيت نظرًا لقدرتها العميقة على التفريغ. ومع ذلك، فإن مذيبات الكربونات العضوية تذوب بسرعة في زيت مضخة التفريغ القياسية، مما يتسبب في ترقق الزيت بشكل فوري، وفقدان التشحيم، وانخفاض قدرة التفريغ النهائية. وهذا يتطلب تغيير الزيت بشكل متكرر ويتسبب في توقف الصيانة بشكل كبير.

الحل وردفيك:

لزيادة وقت تشغيل المصنع إلى أقصى حد والتخلص من دورات نفايات الزيوت الخطرة، قامت شركة Wordfik بتصميم حزم مضخة التفريغ اللولبية الجافة متعددة المراحل المدمجة مع منافيخ Roots عالية الأداء.

• عدم التلوث الداخلي: تستخدم المضخات اللولبية الجافة دوارين داخليين متزامنين وغير متصلين يعملان بدون أي زيت أو سائل داخل غرفة الضغط. تمر أبخرة المذيبات بالكامل عبر المضخة دون المساس بالأداء الداخلي.

• تكامل استعادة المذيبات: يقوم Wordfik بتكوين مضخات المضخة الجافة هذه بمكثفات مبردة مدمجة على خط العادم. يتيح هذا الإعداد التكثيف البارد واستعادة ما يصل إلى 98% من مذيبات DMC/EMC المتطايرة، مما يقلل بشكل كبير من الانبعاثات البيئية ويسمح بإعادة تدوير المواد الكيميائية بشكل آمن.

• تعدين مقاوم للتآكل: للتعامل مع أبخرة حمض الهيدروفلوريك (HF$) المتكونة عندما تلتقي الرطوبة ببقايا الإلكتروليت، يعالج Wordfik الأسطح اللولبية الداخلية باستخدام طلاء PEEK خاص أو طلاء مقاوم للمواد الكيميائية قائم على النيكل.

الأسئلة الشائعة الفنية:

1. ما هي مستويات الفراغ المطلقة الإلزامية لتجفيف القطب الكهربائي بشكل فعال؟

   لتحقيق مستوى رطوبة متبقي أقل من 200 جزء في المليون داخل خلايا البطارية الملفوفة بإحكام، يجب أن تقوم أفران التجفيف الفراغي الصناعية بسحب فراغ عميق باستمرار إلى 0.1 ملي بار مطلق، وفي كثير من الأحيان إلى 0.01 ملي بار خلال مرحلة التثبيت النهائية لملف التجفيف.

2. كيف تؤثر أبخرة المذيبات العضوية على أختام مضخة التفريغ القياسية؟

   تعمل الكربونات العضوية المتطايرة مثل DMC وEMC كمذيبات عدوانية تؤدي إلى تحلل اللدائن الصناعية القياسية مثل النتريل أو Buna-N القياسي، مما يؤدي إلى تضخمها وتشققها وفقدان سلامتها الهيكلية. تقوم شركة Wordfik ببناء عبوات تفريغ جافة على مستوى البطارية باستخدام FFKM (المطاط المشبع بالفلور) أو مركبات ختم Viton المتميزة التي تتميز بمقاومة عالية لهجوم المذيبات الكيميائية.

3. لماذا يتم استخدام غاز النيتروجين الجاف خلال دورة التجفيف الفراغي؟

   يعمل غاز النيتروجين الجاف والنقي كموصل حراري مثالي داخل فرن التجفيف بالفراغ. نظرًا لأن الحرارة تنتقل بشكل سيئ في الفراغ المطلق، فإن التناوب بين الإخلاء الفراغي وتطهير النيتروجين الساخن يضمن توزيعًا موحدًا لدرجة الحرارة عبر الكتلة الحرارية الهائلة لفات الإلكترود، مما يمنع ارتفاع درجة الحرارة الموضعية مع تسريع امتصاص الرطوبة.
