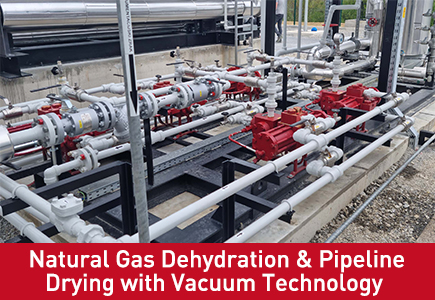

تجفيف الغاز الطبيعي وتجفيف خطوط الأنابيب باستخدام تقنية التفريغ
تعد الرطوبة الموجودة داخل الغاز الطبيعي الخام وخطوط أنابيب النقل المثبتة حديثًا واحدة من أكبر المخاطر الخفية في صناعة الغاز الطبيعي. يشكل بخار الماء الزائد هيدرات الغاز الطبيعي بسهولة تحت درجة حرارة منخفضة وضغط مرتفع، ويسد خطوط الأنابيب، ويؤدي إلى تآكل الأنابيب الداخلية ويقلل من كفاءة النقل.
أصبحت تقنية التفريغ حلاً ناضجًا وموثوقًا لكل من تجفيف الغاز الطبيعي في مرافق المعالجة وتجفيف خطوط الأنابيب أثناء إنشاء خطوط الأنابيب أو إصلاحها. من خلال إنشاء بيئات ضغط سلبي يمكن التحكم فيها، تعمل معدات التفريغ على تبخير الماء السائل المحبوس بسرعة وإزالة بخار الماء من الجدران الداخلية للغاز وخطوط الأنابيب دون إضافات كيميائية إضافية. توضح هذه المقالة تفاصيل تدفق العملية واختيار المعدات ومزايا التطبيق وقواعد الصيانة لتجفيف الغاز الطبيعي القائم على الفراغ وتجفيف خطوط الأنابيب.
لماذا تعتبر إزالة الرطوبة أمرًا مهمًا لخطوط أنابيب نقل الغاز الطبيعي
ويحمل الغاز الطبيعي الخام المستخرج من الخزانات الجوفية بخار الماء المشبع والماء السائل الحر. إذا لم يتم التخلص من الماء بالكامل قبل النقل لمسافات طويلة، فستحدث مشكلات خطيرة متعددة:
تؤدي بيئة خطوط الأنابيب ذات درجة الحرارة المنخفضة إلى تبلور الهيدرات، مما يؤدي إلى عرقلة مجموعات الصمامات وخطوط أنابيب النقل والتسبب في إيقاف الإنتاج بشكل غير مخطط له.
يعمل الماء المذاب على تسريع تآكل الجدار الداخلي لخطوط أنابيب الفولاذ الكربوني، مما يقلل من عمر خدمة خط الأنابيب ويزيد من مخاطر التسرب.
تقلل الرطوبة المتبقية من القيمة الحرارية للغاز الطبيعي النهائي وتخفض الدخل الاقتصادي لمشغلي الغاز.
إن التجفيف التقليدي بامتصاص الجليكول والتجفيف عبر أنابيب الهواء الساخن له حدود من حيث التكلفة ودقة التجفيف، بينما يوفر التجفيف الفراغي إزالة أعمق وأكثر استقرارًا للمياه لمشاريع الغاز الطبيعي الحديثة.
اثنين من سيناريوهات التطبيق الأساسية: تجفيف الغاز + تجفيف خطوط الأنابيب
تجفيف الغاز الطبيعي القائم على الفراغ في محطات المعالجة
داخل محطات معالجة الغاز الطبيعي، يعمل التجفيف الفراغي كمعالجة تكميلية أو مستقلة بعد الفصل الأولي الأولي. تقوم مضخات التفريغ باستخراج بخار الماء من أوعية الفصل المغلقة تحت ضغط سلبي محدد مسبقًا، مما يؤدي إلى خفض نقطة ندى الغاز الطبيعي بشكل ثابت لتلبية معايير النقل الوطنية لخطوط الأنابيب.
بالمقارنة مع تجفيف ثلاثي إيثيلين جلايكول التقليدي، فإن التجفيف بمساعدة الفراغ يقلل من استهلاك المواد الكيميائية ويقلل من تكلفة معالجة النفايات السائلة، وهو مثالي بشكل خاص لحقول الغاز الصغيرة والمتوسطة الحجم ومحطات معالجة الغاز الفضائية.
التجفيف الفراغي لتشغيل خطوط الأنابيب الجديدة والصيانة
تحتفظ خطوط أنابيب الغاز الطبيعي الموضوعة حديثًا دائمًا بمياه البناء المتبقية ومياه الصرف الصحي التي يتم اختبارها مائيًا والرطوبة المكثفة داخل تجاويف الأنابيب. قبل التشغيل وحقن الغاز، يعتبر التجفيف بالفراغ هو الممارسة الصناعية السائدة:
إخلاء المساحة الداخلية لخط الأنابيب إلى فراغ عميق لخفض نقطة غليان الماء السائل المتبقي؛
تحويل الماء السائل المحبوس إلى بخار واستخراج كل الرطوبة من خلال ضخ الفراغ المستمر؛
ضمان أن نقطة الندى لخط الأنابيب تلبي مواصفات التصميم قبل وضعها في الخدمة الرسمية.
يتم أيضًا استخدام التجفيف الفراغي على نطاق واسع بعد إصلاح خطوط الأنابيب وصيانة تسرب المياه لإزالة المياه المتبقية بكفاءة.
مبدأ العمل لتكنولوجيا الفراغ لإزالة المياه
تنخفض درجة غليان الماء بشكل كبير مع انخفاض الضغط المحيط. تقوم أنظمة التفريغ ببناء بيئات منخفضة الضغط داخل فواصل المعالجة أو أقسام خطوط الأنابيب المغلقة، مما يجعل الماء السائل يتبخر عند درجة حرارة محيطة أو تسخين معتدل دون الخبز بدرجة حرارة عالية.
تعمل مضخات التفريغ المستمرة على استخراج بخار الماء المتولد والغاز المختلط غير القابل للتكثيف من المساحة الضيقة، مما يؤدي تدريجياً إلى خفض محتوى الرطوبة المتبقية حتى الوصول إلى معيار الجفاف المطلوب للغاز الطبيعي أو خطوط الأنابيب.
أنواع مضخات التفريغ المناسبة لصناعة الغاز الطبيعي
تحتوي ظروف عمل الغاز الطبيعي على بخار هيدروكربوني خفيف ورطوبة ضئيلة وقطرات شوائب عرضية، مما يتطلب معدات تفريغ مقاومة للانفجار ومقاومة للبخار. ثلاثة أنواع من المضخات تهيمن على هذا المجال:
مضخات التفريغ الحلقية السائلة المقاومة للانفجار: أفضل خيار سائد، وتحمل رائع لبخار الماء والهيدروكربونات الخفيفة المختلطة، وتشغيل آمن لبيئة الغاز الطبيعي القابلة للاشتعال، ومثالية للتجفيف المستمر وتجفيف خطوط الأنابيب ذات القطر الكبير.
وحدات التفريغ المدمجة ذات الحلقات السائلة والجذور: توفر تفريغًا نهائيًا أعمق وسرعة ضخ أعلى، وتستخدم للتجفيف العميق لخط أنابيب الغاز الطبيعي لمسافات طويلة وتجفيف الغاز بنقطة ندى منخفضة عالية المستوى.
مضخات التفريغ الجافة الخالية من الزيت: لا يوجد خطر تلوث بالزيت، ويتم تطبيقها في معالجة الغاز الطبيعي عالي النقاء ومشاريع الغاز الصارمة لحماية البيئة.
مزايا التجفيف الفراغي وحلول تجفيف خطوط الأنابيب
تحقيق تحكم أعمق في نقطة الندى من التجفيف بالهواء الساخن والجفاف الكيميائي الجزئي، مما يمنع بشكل فعال توليد الهيدرات.
تقليل استخدام المواد الكيميائية ومتابعة تكلفة التخلص من النفايات لمصانع معالجة الغاز.
تقصير دورة تشغيل بناء خطوط الأنابيب وتسريع الجدول الزمني لوضع الغاز الطبيعي في الخدمة.
خفض تكاليف صيانة التآكل في خطوط الأنابيب على المدى الطويل وتمديد دورة خدمة خطوط الأنابيب الشاملة.
يوفر تصميم نظام التفريغ المدمج المثبت على الانزلاق مساحة التثبيت لمحطات الغاز ومواقع إنشاء خطوط الأنابيب المتنقلة.
المشاكل التشغيلية الشائعة ونصائح لتحسين نظام الفراغ
تأثير التجفيف غير المؤهل الناجم عن عدم كفاية الفراغ
التحسين: التحقق من تسرب شفة خط الأنابيب، وترقية نظام التفريغ الحلقي للجذور والسائل المدمج لتحسين قدرة الضخ ومستوى التفريغ المستقر.
يدخل بخار الماء إلى تجويف المضخة مما يؤدي إلى انخفاض الأداء
التحسين: إضافة جهاز فصل الغاز عن السائل ومعدات التصفية قبل مدخل مضخة التفريغ لاعتراض قطرات السائل.
ارتفاع استهلاك الطاقة في ظل حمل الغاز غير المستقر
التحسين: قم بتركيب محرك VFD متغير التردد لوحدات التفريغ لضبط سرعة الضخ بعد حمل الرطوبة في الوقت الفعلي وتوفير استهلاك الطاقة.
الصيانة القياسية لأنظمة تفريغ الغاز الطبيعي
يوميًا: تحقق من ضجيج تشغيل المضخة، ومستوى السائل المحكم، وقراءة الفراغ، وحالة الدائرة المقاومة للانفجار.
ربع سنوي: فحص مكونات الختم واستبدال الحشيات القديمة والتحقق من سلامة التركيبات المقاومة للانفجار.
سنويًا: أكمل الإصلاح الكامل للمعدات ومعايرة أداء التفريغ قبل وصول موسم نقل الغاز إلى الذروة.
خاتمة
أصبحت تكنولوجيا الفراغ حلاً اقتصاديًا لا غنى عنه لتجفيف الغاز الطبيعي وتجفيف خطوط الأنابيب عبر حقول الغاز الأولية وقطاعات نقل خطوط الأنابيب المتوسطة. تعمل أنظمة مضخات التفريغ المقاومة للانفجار المختارة بشكل صحيح على التخلص من الرطوبة المتبقية بكفاءة، وتجنب انسداد الهيدرات وتآكل خطوط الأنابيب، وتحسين سلامة نقل الغاز الطبيعي والفوائد الاقتصادية بشكل كبير.
تساعد حلول التفريغ المخصصة المثبتة على الانزلاق مشغلي الغاز الطبيعي على تحسين سير عمل المعالجة وتقليل تكلفة التشغيل على المدى الطويل لمشاريع محطات الغاز وخطوط الأنابيب.
التعليمات
س 1: هل يمكن للتجفيف الفراغي أن يحل محل تجفيف الجليكول بشكل كامل في محطات الغاز الطبيعي الكبيرة؟
A1: يتم استخدام التجفيف بالفراغ بشكل شائع كعملية مساعدة أو مشتركة؛ عادةً ما تجمع محطات الغاز الرئيسية واسعة النطاق بين التجفيف المسبق للجليكول والجفاف العميق الفراغي لتحقيق التوازن بين التكلفة وتأثير التجفيف.
Q2: ما هي مضخة التفريغ الأكثر استخدامًا على نطاق واسع لتجفيف خطوط أنابيب الغاز الطبيعي؟
A2: مضخات التفريغ الحلقية السائلة المقاومة للانفجار هي الخيار الأكثر شعبية؛ تعتمد خطوط الأنابيب ذات الجذع الطويل أنظمة التفريغ المركبة Roots + Liquid Ring للتجفيف العميق.
س 3: ما هي الفوائد التي يجلبها تجفيف خطوط الأنابيب الفراغية لمشاريع الغاز الطبيعي؟
A3: إنه يزيل تمامًا مياه البناء المتبقية، ويمنع تآكل الهيدرات والأنابيب الداخلية، ويضمن نقل آمن للغاز الطبيعي لمسافات طويلة ويقلل من نفقات الصيانة اللاحقة.
س 4: هل التجفيف بالفراغ مناسب لخطوط الأنابيب الفرعية للغاز الطبيعي ذات التجويف الصغير؟
ج4: نعم، تدعم مجموعات مضخات التفريغ ذات التدفق الصغير المدمجة والمثبتة على منزلقة التجفيف السريع لخطوط الأنابيب الفرعية ذات القطر الصغير لشبكات توزيع الغاز.
