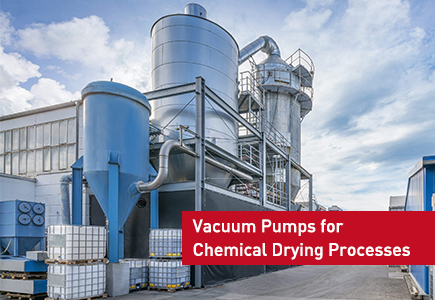

مضخات التفريغ لعمليات التجفيف الكيميائي

تقنية التفريغ الاحترافية للتجفيف الفعال والتحكم في الإنتاج الكيميائي

يعد التجفيف الكيميائي - إزالة المكونات المتطايرة أو الرطوبة أو المذيبات المتبقية من المنتجات الكيميائية - خطوة حاسمة في العديد من عمليات التصنيع الكيميائي. سواء أكان الأمر يتعلق بالوسائط الصيدلانية، أو المواد الكيميائية المتخصصة، أو البوليمرات، أو المواد الحفازة، أو المواد الكيميائية الدقيقة، فإن التجفيف يؤثر بشكل مباشر على جودة المنتج واستقراره وكفاءة العملية النهائية.

بالمقارنة مع التجفيف الجوي، يسمح التجفيف بالفراغ بما يلي:

• انخفاض درجات حرارة التجفيف

• انخفاض التدهور الحراري

• إزالة الرطوبة بشكل أسرع

• تعزيز كفاءة الطاقة

• تحسين اتساق المنتج

يعد اختيار تقنية مضخة التفريغ الصحيحة وتكوين النظام أمرًا ضروريًا لتحقيق هذه الفوائد في تطبيقات التجفيف الكيميائي الصناعي.

1. لماذا يعد التجفيف بالفراغ ضروريًا في المعالجة الكيميائية

في التصنيع الكيميائي، غالبًا ما تتحلل المركبات الحساسة للحرارة أو تتأكسد عند درجات حرارة مرتفعة. يعمل التجفيف بالفراغ على خفض درجة غليان الرطوبة والمذيبات، مما يتيح ما يلي:

• التجفيف المتحكم فيه للمواد غير المستقرة حرارياً

• التقليل من الأكسدة والتحلل

• تحسين العائد ونقاء المنتج

• تقليل وقت دورة التجفيف

تتضمن سيناريوهات التجفيف الكيميائي النموذجية ما يلي:

• تجفيف المواد الصيدلانية الوسيطة

• تجفيف البوليمر والراتنج

• تجديد المحفز

• الجفاف الكيميائي التخصصي

كل من هذه العمليات لها متطلبات فريدة من نوعها على معدات التفريغ بسبب الاختلافات في حمل البخار، وقابلية التكثيف، والتآكل.

2. التحديات الرئيسية في التجفيف بالفراغ الكيميائي

يمثل التجفيف الفراغي في العمليات الكيميائية تحديات معقدة:

● حمل بخار عالي وتيارات قابلة للتكثيف

غالبًا ما ينتج عن تجفيف المنتجات الكيميائية كميات كبيرة من البخار. تختلف هذه الأبخرة بشكل كبير في خصائص التكثيف وقد تشمل:

• الماء والكحول

• الكيتونات والاسترات

• المذيبات العضوية (الأسيتون والميثانول والأسيتونيتريل)

يجب أن تتعامل حلول التفريغ الفعالة مع أحمال البخار الكبيرة القابلة للتكثيف دون المساس بأداء المضخة.

● الوسائط المسببة للتآكل أو التفاعلية

تحتوي العديد من تيارات المجفف الكيميائي على مكونات تفاعلية أو مسببة للتآكل. يمكن أن تفشل معدات التفريغ غير المحمية قبل الأوان بسبب هجوم مادي.

● التشغيل المستمر أو الدفعي

اعتمادًا على تصميم المصنع، قد يعمل التجفيف بالفراغ في:

• الوضع المستمر (على سبيل المثال، مجففات التفريغ الناقلة)

• الوضع الدفعي (على سبيل المثال، مجففات صينية التفريغ، المجففات الدوارة)

يفرض كل وضع ملفات تعريف حمل ومتطلبات ضخ مختلفة.

● خطر تلوث المنتج

يمكن أن يؤدي التلوث بالزيت أو التدفق العكسي إلى الإضرار بنقاء المنتج، خاصة في المواد الكيميائية عالية النقاء أو المواد الحفزية. يجب أن يأخذ اختيار مضخة التفريغ بعين الاعتبار التحكم في التلوث.

3. مستوى الفراغ ومتطلبات التدفق للتجفيف

تبدأ هندسة التجفيف الفراغي الناجحة بتحديد:

• مستوى الفراغ النهائي (الضغط المستهدف)

• سرعة الضخ / الإنتاجية

• القدرة على التعامل مع البخار

• إدارة التكثيف

تعمل عمليات التجفيف الكيميائي عادةً في نطاق 10-300 ملي بار اعتمادًا على تقلب المواد وقيود درجة الحرارة. يجب أن يكون حجم مضخة التفريغ مناسبًا للحفاظ على ضغط مستقر مع تعويض إطلاق البخار المستمر وتسرب النظام.

4. تقنيات مضخة التفريغ الموصى بها للتجفيف الكيميائي

على عكس التطبيقات الصناعية العامة، يتطلب التجفيف الكيميائي محاليل مفرغة يمكنها التعامل مع الأبخرة القابلة للتكثيف والتيارات المسببة للتآكل والتشغيل المستمر. وفيما يلي التقنيات الأساسية المستخدمة في الممارسة العملية.

4.1 مضخات التفريغ الحلقية السائلة

الأنسب للتجفيف بحمولة بخار عالية مع تيارات قابلة للتكثيف

تُستخدم مضخات التفريغ الحلقية السائلة على نطاق واسع في تطبيقات التجفيف الكيميائي نظرًا لقدرتها الكامنة على التعامل مع التدفقات المحملة بالبخار.

المزايا

• تحمل ممتاز للأبخرة القابلة للتكثيف

• أداء فراغ مستقر في نطاقات التشغيل الواسعة

• القدرة على التعامل مع انحباس السوائل

• أقل حساسية للتكثيف المنبع

الاستخدامات النموذجية

• تطبيقات التجفيف المحملة بالمذيبات

• تجفيف صينية الفراغ

• مجففات طبلية فراغ دوارة

ملاحظات هندسية

• غالبًا ما يتم إقرانها بمكثفات البخار وفواصل السوائل

• يؤدي اختيار المواد (مثل الفولاذ المقاوم للصدأ) إلى تعزيز مقاومة التآكل

غالبًا ما تكون المضخات الحلقية السائلة هي التقنية العمود الفقري عندما يكون حجم البخار وقابلية التكثيف مرتفعين.

4.2 مضخات التفريغ اللولبية الجافة

مناسب لعمليات التجفيف النظيفة والمستمرة مع إدارة المذيبات

يتم استخدام مضخات التفريغ اللولبية الجافة بشكل متزايد في التجفيف الكيميائي حيث تعتبر نظافة العملية والتشغيل الخالي من الزيت من الأولويات.

المزايا

• غرفة ضغط خالية من الزيت (لا يوجد خطر تلوث)

• تحمل جيد للحرارة والبخار

• فترات الخدمة الطويلة والتآكل المتوقع

• فراغ مستقر في ظل الخدمة المستمرة

الاستخدامات النموذجية

• البوليمر والتجفيف الكيميائي المتخصص

• مجففات ناقلة فراغية مستمرة

• أنظمة التجفيف المركزية

ملاحظات هندسية

• غالبًا ما يقترن بمكثفات متوسطة لحماية أسطح الدوار اللولبي

• فعال لحلقات استعادة المذيبات عند إقرانها بمراحل التكثيف

4.3 التكوينات الهجينة والمتعددة المراحل

في العديد من أنظمة التجفيف الكيميائي، تكون تقنية المضخة الواحدة غير كافية بسبب:

• أحمال بخار عالية جدًا في المراحل الأولية

• الحاجة إلى فراغ أعمق في مراحل لاحقة

• كفاءة الطاقة على مستوى النظام

تجمع الأنظمة الهجينة بين التقنيات، مثل:

• حلقة سائلة + برغي جاف

• الحلبة السائلة + مقوي الجذور + المضخة الجافة

تسمح هذه التكوينات بما يلي:

• إنتاجية عالية مع فراغ مستقر

• التعامل الفعال مع التدفقات القابلة للتكثيف

• المرونة في ظروف التحميل المختلفة

5. اعتبارات هندسة النظام

يجب دمج مضخات التفريغ في التجفيف الكيميائي في نظام يتضمن:

● إدارة التكثيف

تحمي مكثفات البخار الموجودة في أعلى المضخة من التلف وتحافظ على مستويات فراغ ثابتة.

● تكامل استعادة المذيبات

تعمل أنظمة الاسترداد على التقاط أبخرة المذيبات وإعادة تدويرها، مما يقلل الانبعاثات ويحسن الاقتصاد.

● المواد ومقاومة التآكل

يؤدي اختيار مواد المضخة والأختام المتوافقة مع أبخرة المجفف إلى إطالة عمر المعدات.

● التحكم والأتمتة

تعمل أنظمة التجفيف الحديثة على دمج التحكم في الفراغ في أتمتة المصنع من أجل:

• استقرار نقطة الضغط

• تسلسل المضخة المتكيف مع الحمل

• أقفال الإنذار والسلامة

6. السلامة والامتثال

يجب أن تتوافق أنظمة التجفيف الكيميائي مع:

• ATEX / معايير مقاومة للانفجار (حيثما ينطبق ذلك)

• حدود انبعاث المركبات العضوية المتطايرة

• متطلبات ورقة بيانات سلامة المواد (MSDS).

• أقفال سلامة النبات

يجب أن يراجع تصميم نظام الفراغ حماية المدخل واستراتيجيات التنفيس والتحكم في التسرب.

7. حلول فراغ Wordfik للتجفيف الكيميائي

توفر شركة Wordfik أنظمة تفريغ مصممة خصيصًا لتطبيقات التجفيف الكيميائي، بما في ذلك:

• مضخات التفريغ الحلقية السائلة ذات خيارات مقاومة للتآكل

• مضخات التفريغ اللولبية الجافة للعمليات الخالية من الزيت

• حلول فراغ هجينة لأحمال البخار المعقدة

• أنظمة فراغ مركزية ذات تصميم زائد عن الحاجة

يدعم Wordfik كلاً من أنظمة التجفيف المستقلة والتركيبات المركزية متعددة المجففات، مع التركيز على:

• مستويات فراغ مستقرة

• كفاءة الطاقة

• الإمتثال لمعايير سلامة المصانع الكيميائية
