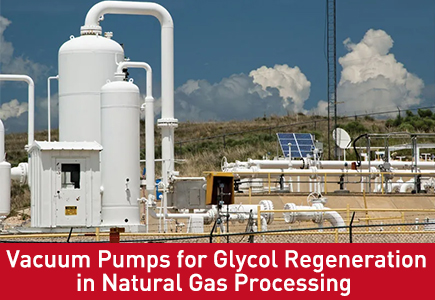

مضخات التفريغ لتجديد الجليكول في معالجة الغاز الطبيعي
يعد تجفيف ثلاثي إيثيلين جلايكول (TEG) من أكثر عمليات إزالة الرطوبة انتشارًا في محطات معالجة الغاز الطبيعي. يحتوي الغاز الطبيعي الخام على كميات كبيرة من بخار الماء، مما يسبب انسداد هيدرات خط الأنابيب، والتآكل الداخلي، وانخفاض كفاءة احتراق الغاز.
تمتص محاليل الجليكول الرطوبة من الغاز الطبيعي أثناء دورات الجفاف. لضمان إعادة التدوير المستمر وأداء الجفاف المستقر، يلزم تجديد الجليكول لإزالة الماء الممتص وتنقية محلول TEG.
يواجه تجديد الغلاف الجوي التقليدي استهلاكًا عاليًا للطاقة، وتدهور الجليكول، ومشاكل الجفاف غير الكاملة. اليوم، أصبح تجديد الجليكول بمساعدة مضخة التفريغ هو الحل القياسي المحدث لمحطات معالجة الغاز الطبيعي الحديثة، مما يوفر كفاءة تنقية أعلى وتكاليف تشغيل أقل.
ما هو تجديد الجليكول في معالجة الغاز الطبيعي؟
تتكون عملية تجفيف جلايكول الغاز الطبيعي من دورتين أساسيتين: الامتصاص والتجديد.
في برج الامتصاص، يتصل محلول TEG بشكل كامل بالغاز الطبيعي الرطب ويمتص بخار الماء لإنتاج غاز طبيعي جاف ومؤهل للنقل عبر خطوط الأنابيب. بعد الامتصاص لفترة طويلة، يصبح محلول الجليكول مخففًا ومشبعًا بالماء، مما يفقده القدرة على الجفاف.
تجديد الجليكول هو عملية تنقية تزيل الماء والشوائب والملوثات الهيدروكربونية الخفيفة من TEG المخفف، وتستعيد تركيزه وأدائه للاستخدام المتكرر. يضمن الجليكول المتجدد عالي النقاء جودة تجفيف الغاز الطبيعي بشكل مستقر وطويل الأمد.
تحديات طرق تجديد الجليكول التقليدية
تعتمد معظم محطات الغاز التقليدية عملية التجديد الحراري في الغلاف الجوي. هذه الطريقة لها عيوب فنية واضحة تحد من كفاءة معالجة الغاز بشكل عام:
متطلبات درجة حرارة التسخين العالية : يتطلب تجديد الغلاف الجوي تسخين الجليكول فوق 200 درجة مئوية لتبخير الماء، مما يستهلك طاقة حرارية هائلة.
التحلل الحراري للجليكول : يؤدي ارتفاع درجة الحرارة إلى تحلل TEG، مما يؤدي إلى إنتاج منتجات ثانوية حمضية تؤدي إلى تآكل المعدات وتقليل عمر خدمة الجليكول.
إزالة الماء بشكل غير كامل : لا يمكن للغليان الجوي أن يزيل الرطوبة الدقيقة بشكل كامل، مما يؤدي إلى انخفاض نقاء الجليكول وضعف تأثير الجفاف اللاحق.
ارتفاع تكلفة استهلاك الجليكول : يؤدي استبدال الجليكول المتكرر إلى زيادة النفقات التشغيلية لمحطة الغاز.
كيف تعمل تقنية الفراغ على تحسين أداء تجديد TEG
يعمل تجديد الجليكول بمساعدة الفراغ على حل جميع نقاط الألم الناتجة عن التسخين الجوي التقليدي. من خلال خلق ضغط سلبي داخل غلاية إعادة التوليد وخزان الفلاش، تعمل أنظمة التفريغ على تقليل نقطة غليان الماء والشوائب المتطايرة المختلطة بشكل كبير.
في ظل ظروف الفراغ، يمكن تبخير الماء بالكامل وفصله عند درجة حرارة منخفضة وآمنة أقل من 150 درجة مئوية. يتجنب وضع التنقية ذو درجة الحرارة المنخفضة هذا تمامًا التكسير والتدهور الحراري لـ TEG، مع تحقيق جفاف أعمق ونقاء جليكول أعلى.
بالنسبة لمنشآت معالجة الغاز الطبيعي في منتصف الطريق، يؤدي التجديد بالفراغ إلى تحسين جودة تجفيف الغاز بشكل كبير وتقليل تكاليف المواد الكيميائية والطاقة على المدى الطويل.
مبدأ العمل لتجديد الجليكول بمساعدة الفراغ
تتبع عملية تجديد الجليكول الفراغي بأكملها مبدأ فصل فيزيائي دقيق:
أولاً، يدخل الجليكول الرطب المخفف من برج الامتصاص إلى نظام تجديد الفراغ. تعمل مضخات التفريغ على إخلاء خزان التجديد المغلق بشكل مستمر لتكوين ضغط سلبي مستقر.
مع انخفاض الضغط الداخلي، تنخفض درجة غليان بخار الماء والهيدروكربونات الخفيفة بشكل حاد. يؤدي التسخين بدرجة حرارة منخفضة إلى تبخر الماء والشوائب المتطايرة بكفاءة، بينما يظل محلول TEG ذو نقطة الغليان العالية مستقرًا دون تحلل.
تقوم مضخات التفريغ باستخراج بخار الماء والغاز العادم من النظام، مما يترك جلايكول عالي النقاء يمكن إعادة تدويره مرة أخرى إلى برج تجفيف الغاز الطبيعي من أجل الإنتاج المستمر.
أفضل أنواع مضخات التفريغ لأنظمة تجديد الجليكول
تحتوي ظروف عمل تجديد الجليكول على بخار الماء، وغاز الهيدروكربون الخفيف، وتتبع المركبات العضوية المتطايرة، مما يتطلب معدات تفريغ مقاومة للانفجار، ومقاومة للبخار، وقابلة للتشغيل بشكل مستمر.
1. مضخات التفريغ الحلقية السائلة المقاومة للانفجار (الاختيار الأفضل)
تعد مضخات التفريغ الحلقية السائلة من أكثر المعدات المستخدمة على نطاق واسع لتجديد الجليكول في محطات الغاز. إنها تتميز بقدرة تحمل ممتازة لبخار الماء، وتشغيل مستقر على مدار الساعة طوال أيام الأسبوع، وتصميم مقاوم للانفجار مناسب لبيئات معالجة الغاز الطبيعي القابلة للاشتعال. لا يوجد تلوث بالزيت يضمن نقاء محلول الجليكول.
2. مضخات التفريغ الدوارة المشحمة بالزيت
مثالي لوحدات التجديد المتوسطة والصغيرة الحجم، مما يوفر فراغًا نهائيًا عاليًا لدعم تنقية الجليكول العميقة وإنتاج الغاز الطبيعي بنقطة ندى منخفضة.
3. الأنظمة المركبة لمضخة فراغ الجذور
تعتمد محطات معالجة الغاز الطبيعي الكبيرة مجموعات تفريغ الجذور + الحلقات السائلة لتحقيق سرعة ضخ أعلى وفراغ أعمق، مما يلبي متطلبات تجديد الجليكول عالية المستوى بكميات كبيرة.
الفوائد الرئيسية لمضخات التفريغ لاستصلاح جلايكول الغاز الطبيعي
استهلاك أقل للطاقة : يعمل التبخر الفراغي ذو درجة الحرارة المنخفضة على تقليل استهلاك طاقة التدفئة بنسبة 25-40% مقارنة بالتجديد الجوي التقليدي.
تقليل فقدان الجليكول وتدهوره : تجنب تشقق TEG الناتج عن درجات الحرارة العالية، وقم بتمديد دورة خدمة الجليكول، وتقليل تكاليف الاستبدال الكيميائي.
نقاء أعلى للجليكول : يعمل التفريغ العميق على إزالة الرطوبة الدقيقة والهيدروكربونات المتبقية تمامًا، مما يحسن جودة تجفيف الغاز الطبيعي.
تآكل أقل للمعدات : تقليل إنتاج المنتجات الثانوية الحمضية، وحماية غلايات إعادة الغليان، وخطوط الأنابيب، والأجزاء الداخلية للبرج.
جودة مستقرة لمخرجات الغاز : يضمن الجليكول المتسق عالي النقاء وجود غاز طبيعي جاف مؤهل منخفض نقطة الندى للنقل لمسافات طويلة.
عملية صديقة للبيئة : تقلل من تصريف جليكول النفايات والتلوث الحراري لمحطات معالجة الغاز.
خاتمة
قامت تقنية مضخة التفريغ بتحديث عملية تجديد الجليكول التقليدية بالكامل في معالجة الغاز الطبيعي. من خلال تحقيق تنقية TEG بدرجة حرارة منخفضة وعالية النقاء، تحل أنظمة التفريغ نقاط الألم الأساسية الناتجة عن استهلاك الطاقة المرتفع ونفايات الجليكول والجفاف غير الكامل في محطات الغاز.
يمكن لمرافق معالجة الغاز الطبيعي، المجهزة بمضخات تفريغ صناعية مقاومة للانفجار والبخار، تحقيق إعادة تدوير مستقرة للجليكول، وتقليل تكاليف التشغيل، والحفاظ على إنتاج غاز طبيعي جاف عالي الجودة. أصبح تجديد الجليكول بمساعدة الفراغ هو الحل القياسي لتوفير الطاقة والفعال لمشاريع الغاز الطبيعي الحديثة في منتصف الطريق.
التعليمات
س 1: ما هي الميزة الرئيسية لتجديد الجليكول الفراغي مقارنة بالطرق التقليدية؟
A1: تجديد الفراغ يخفض درجة غليان الماء، مما يتيح تنقية بدرجة حرارة منخفضة. يمنع التدهور الحراري لـ TEG، ويوفر الطاقة، وينتج جلايكول معاد تدويره عالي النقاء.
س 2: ما هي مضخة التفريغ الأفضل لتجديد جلايكول الغاز الطبيعي؟
ج2: تعتبر مضخات التفريغ الحلقية السائلة المقاومة للانفجار الخيار الأكثر عملية وفعالية من حيث التكلفة، وتتكيف بشكل مثالي مع بخار الماء وظروف عمل الغاز القابل للاشتعال في محطات معالجة الغاز.
س3: هل يمكن لأنظمة التفريغ أن تقلل من تكاليف تشغيل محطة الغاز الطبيعي؟
ج3: نعم. تقلل تقنية التفريغ من استهلاك طاقة التدفئة وتقلل من استبدال الجليكول المتكرر، مما يؤدي إلى توفير كبير في التكاليف على المدى الطويل لمنشآت معالجة الغاز.
س 4: هل يؤدي تجديد الفراغ إلى تحسين جودة تجفيف الغاز الطبيعي؟ ج4: بالتأكيد. يوفر الجليكول المتجدد عالي النقاء قدرة أقوى على امتصاص الرطوبة، مما يضمن انخفاض نقطة الندى وجودة أعلى للغاز الطبيعي الجاف لنقل خطوط الأنابيب.
