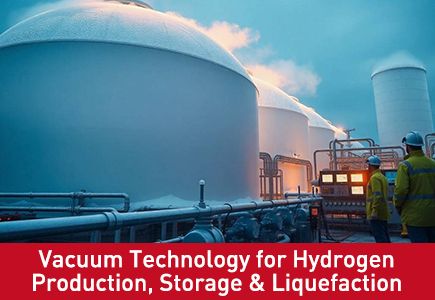

تكنولوجيا الفراغ لإنتاج الهيدروجين وتخزينه وتسييله
نظرة عامة: الدور الحاسم للفراغ في سلسلة قيمة الهيدروجين
نظرًا لأن الهيدروجين الأخضر أصبح ركيزة أساسية للتحول العالمي للطاقة الخالية من الكربون، فإن سلسلة صناعة الهيدروجين بأكملها - بدءًا من الإنتاج الكهربائي والتخزين الآمن إلى التسييل المبرد - تواجه متطلبات صارمة للنقاء العالي والخسارة المنخفضة والسلامة التشغيلية. على عكس معالجة الطاقة التقليدية، فإن طاقة الهيدروجين حساسة للغاية للهواء والرطوبة وتسرب الحرارة.
تعمل تقنية التفريغ عبر سلسلة قيمة الهيدروجين بأكملها باعتبارها تقنية تمكينية أساسية مخفية. إنه يحل الاختناقات الرئيسية في الصناعة بما في ذلك انخفاض نقاء الهيدروجين، وارتفاع معدل غليان التخزين، وارتفاع استهلاك طاقة التسييل. أصبح تكوين الفراغ الاحترافي الآن تكوينًا قياسيًا لمحطات الهيدروجين الخضراء الحديثة ومحطات التخزين المبردة ومشاريع تسييل الهيدروجين واسعة النطاق.
نقاط الألم في الصناعة: لماذا تفشل عمليات الهيدروجين التقليدية دون تحسين الفراغ
تعتمد معظم أنظمة إنتاج وتخزين الهيدروجين التقليدية على التحكم في الضغط الجوي أو الضغط المنخفض، مما يؤدي إلى ثلاث اختناقات صناعية عالمية تحد من ربحية المشروع وسلامته:
نقاء الهيدروجين غير الكافي : لا يمكن للتحليل الكهربائي والتنقية في الغلاف الجوي إزالة شوائب الأكسجين والنيتروجين وبخار الماء بشكل كامل، مما يؤدي إلى نقاء الهيدروجين دون المستوى المطلوب والذي يفشل في معايير استخدام خلايا الوقود والاستخدام الصناعي.
فقدان شديد للغليان أثناء التخزين : يتطلب الهيدروجين السائل درجة حرارة منخفضة للغاية تبلغ -252.8 درجة مئوية. لا يمكن لهياكل العزل العادية أن تمنع التوصيل الحراري، مما يتسبب في تطاير الهيدروجين المستمر وخسارة اقتصادية فادحة.
استهلاك عالي للطاقة عند التسييل : تزيد بيئات الضغط غير المحسنة من عتبة التبريد المبرد، مما يزيد من استهلاك الطاقة ويحد من قدرة إنتاج التسييل على نطاق واسع.
مخاطر السلامة المحتملة : يمتزج الهواء المتبقي داخل الخزانات وخطوط الأنابيب المغلقة مع الهيدروجين، ويشكل غازًا مختلطًا قابلاً للاشتعال ويزيد من مخاطر الانفجار.
يستهدف تحسين الفراغ نقاط الألم هذه بدقة، مما يوفر حلولاً منهجية لتحسين النقاء وتقليل الخسارة وتوفير الطاقة ورفع مستوى السلامة.
تطبيقات التفريغ عبر ثلاثة قطاعات هيدروجينية أساسية
1. إنتاج وتنقية الهيدروجين الأخضر بمساعدة الفراغ
يحتوي الهيدروجين الأخضر الناتج عن التحليل الكهربائي للماء على رطوبة متأصلة وشوائب غازية ضئيلة. تلعب أنظمة التفريغ دورين رئيسيين في مرحلة الإنتاج: التفريغ الفراغي للإلكتروليت والتنقية الفراغية لإنتاج الهيدروجين.
تحت الضغط السلبي، تقوم معدات التفريغ بسرعة بإزالة الهواء المذاب والفقاعات الصغيرة في محلول التحليل الكهربائي، مما يؤدي إلى استقرار كفاءة التحليل الكهربائي وتجنب تداخل بقايا الغاز. وفي الوقت نفسه، تقوم معدات التنقية الفراغية باستخراج الغاز المختلط غير النقي من الهيدروجين الخام، مما يحسن بشكل كبير من نقاء الهيدروجين النهائي لتلبية معايير الهيدروجين عالي النقاء بدرجة خلايا الوقود.
بالمقارنة مع الإنتاج الجوي التقليدي، فإن التحليل الكهربائي بمساعدة الفراغ يقلل من التفاعلات الجانبية، ويحسن استقرار التحليل الكهربائي، ويقلل من تكاليف إزالة الشوائب في المرحلة اللاحقة.
2. عزل عالي الفراغ لتخزين الهيدروجين بشكل آمن
يتضمن تخزين الهيدروجين تخزين الغازات ذات الضغط العالي وتخزين السائل المبرد، ومن بينها تخزين الهيدروجين السائل (LH₂) الذي يتطلب أعلى متطلبات تكنولوجيا التفريغ. تعتمد صهاريج تخزين الهيدروجين السائل الحديثة هيكلًا ناضجًا متعدد الطبقات عالي التفريغ (HVMLI).
يتم إخلاء الطبقة البينية لصهاريج تخزين الهيدروجين مزدوجة الجدار إلى حالة فراغ عالية، ومجهزة بمواد عازلة للحرارة عاكسة متعددة الطبقات. يحجب هذا الهيكل الفراغي تمامًا التوصيل الحراري والحمل الحراري بين درجة الحرارة المحيطة الخارجية والهيدروجين السائل الداخلي ذي درجة الحرارة المنخفضة جدًا، مما يمنع انتقال الحرارة الإشعاعية بشكل فعال.
الفراغ العالي المستقر هو جوهر تقليل فقدان غليان الهيدروجين. إنه يقلل من معدل تطاير الهيدروجين السائل أثناء التخزين طويل الأجل ويحل مشكلة الألم في الصناعة المتمثلة في دورة التخزين القصيرة والخسارة الكبيرة.
3. دعم الفراغ المبرد لتسييل الهيدروجين
تسييل الهيدروجين عبارة عن عملية تبريد عالية الاستهلاك للطاقة تعمل على تبريد غاز الهيدروجين إلى -252.8 درجة مئوية لتحويل الطور. تعمل تقنية التفريغ على تحسين عملية التسييل بأكملها من بعدين: حماية فراغ المعدات وتحسين ضغط العملية.
أولاً، تحافظ أنظمة التفريغ على بيئة الضغط السلبي لصناديق التبريد والتسييل والمعدات المبردة، مما يؤدي إلى تجنب تكثيف الهواء وتراكم الصقيع على أسطح المعدات ذات درجة الحرارة المنخفضة للغاية. ثانيًا، يعمل التحكم الدقيق في ضغط الفراغ على تحسين تأثير التبريد التوسعي Joule-Thomson، مما يحسن كفاءة التبريد ويقلل إجمالي استهلاك طاقة التسييل.
في محطات التسييل الصناعية واسعة النطاق، يضمن الضخ الفراغي المستمر التشغيل المستقر للأنظمة المبردة ويحسن إنتاج منتجات الهيدروجين السائل.
اختيار معدات التفريغ المتطابقة حسب سيناريو عملية الهيدروجين
الروابط المختلفة لسلسلة صناعة الهيدروجين لها سيناريوهات مختلفة للطلب على الفراغ. يضمن اختيار المضخة المستهدفة أداءً مثاليًا من حيث التكلفة واستقرارًا تشغيليًا:
إنتاج وتنقية الهيدروجين الأخضر : مضخات التفريغ الجافة الخالية من الزيت. يضمن عدم التلوث بالزيت إنتاج هيدروجين عالي النقاء، وهو مناسب لتفريغ الغاز في ورشة التحليل الكهربائي وتنقية الغاز.
تفريغ خزان الهيدروجين : الجذور + المضخة الجافة ووحدات التفريغ المدمجة. يوفر سرعة ضخ سريعة وفراغًا نهائيًا عاليًا، مما يجعله مثاليًا لضخ الفراغ العالي للطبقات البينية للخزان وصيانة التفريغ المنتظمة.
النظام المساعد للتسييل المبرد : مضخات التفريغ الحلقية السائلة المقاومة للانفجار. يتحمل البخار ذو درجة الحرارة المنخفضة وغاز العمليات المختلطة، ويدعم التشغيل المستقر لوحدات التسييل على مدار الساعة طوال أيام الأسبوع، مع أداء أمان ممتاز لبيئات الهيدروجين القابلة للاشتعال.
المزايا التقنية والتجارية الفريدة لحلول الهيدروجين الفراغي
أصبحت تكنولوجيا التفريغ بمثابة ترقية قياسية لمشاريع الطاقة الهيدروجينية المتوسطة والكبيرة، مما أدى إلى تحسينات مزدوجة في المؤشرات الفنية والفوائد الاقتصادية:
نقاء الهيدروجين العالي للغاية : تعمل عملية تنقية الفراغ على إزالة الشوائب الدقيقة بشكل ثابت، مما يدعم إنتاج الهيدروجين من فئة خلايا الوقود ويحسن القيمة المضافة للمنتج.
تقليل فقدان الغليان : يقلل العزل عالي الفراغ من فقدان تطاير الهيدروجين السائل بنسبة تزيد عن 80%، مما يحسن بشكل كبير من اقتصاد التخزين.
تسييل موفر للطاقة : تعمل بيئة الضغط الفراغي المُحسَّنة على تحسين كفاءة التبريد المبرد وتقليل استهلاك طاقة الوحدة لتسييل الهيدروجين.
تحسين السلامة التشغيلية : يؤدي التخلص من الهواء الفراغي إلى تجنب تكوين الغاز المختلط القابل للاشتعال، مما يقلل من مخاطر الانفجار والتسرب لمعدات الهيدروجين.
عمر خدمة أطول للمعدات : تقليل تراكم الصقيع والتآكل والإجهاد الناتج عن درجات الحرارة المنخفضة للمعدات المبردة، مما يطيل دورة خدمة أنظمة التسييل والتخزين.
إرشادات التشغيل في الموقع وتجنب المخاطر لأنظمة التفريغ الهيدروجيني
تنتمي صناعة الهيدروجين إلى سيناريوهات خاصة قابلة للاشتعال والانفجار، ويجب أن يتبع تشغيل نظام التفريغ مواصفات السلامة المهنية:
أولاً، يجب أن تحصل جميع معدات التفريغ المنتشرة في ورش الهيدروجين على شهادة مقاومة للانفجار لتجنب مخاطر الشرارة الكهربائية. ثانيًا، يلزم مراقبة ضغط الفراغ في الوقت الفعلي للطبقات البينية لصهاريج التخزين. بمجرد اكتشاف توهين الفراغ، يجب إجراء الضخ الإضافي على الفور لمنع فشل العزل.
في إنتاج الإسالة، تجنب التشغيل الزائد على المدى الطويل لوحدات التفريغ لمنع ارتفاع درجة حرارة جسم المضخة. قم بتنظيف مرشحات المدخل بانتظام لاعتراض شوائب البخار المبردة وضمان تدفق الغاز دون عائق. بالإضافة إلى ذلك، يعد الكشف المنتظم عن تسرب الهيليوم لخطوط الأنابيب والمعدات المفرغة أمرًا ضروريًا للقضاء على نقاط تسرب الهواء الدقيقة.
خاتمة
تعد تقنية الفراغ تقنية تمكينية لا غنى عنها للتطوير عالي الجودة لصناعة الطاقة الهيدروجينية. وهو يغطي سلسلة الصناعة الكاملة لإنتاج الهيدروجين وتخزينه وتسييله، وحل المشكلات الأساسية مثل عدم كفاية النقاء وفقدان التخزين الكبير والاستهلاك العالي للطاقة للتسييل.
يمكن للاختيار المعقول لمعدات التفريغ القائمة على السيناريوهات والتشغيل والصيانة الموحدة أن يحسن بشكل فعال سلامة مشروع الهيدروجين، ويقلل تكاليف التشغيل، ويساعد الهيدروجين الأخضر على تحقيق تطبيق صناعي واسع النطاق ومنخفض التكلفة وعالي المستوى.
الأسئلة الشائعة حول الصناعة
س 1: لماذا يعد العزل الفراغي ضروريًا لخزانات تخزين الهيدروجين السائل؟
A1: الهيدروجين السائل له نقطة غليان منخفضة للغاية تبلغ -252.8 درجة مئوية. يعمل العزل العالي متعدد الطبقات على منع نقل الحرارة الخارجية، مما يقلل بشكل فعال من فقدان غليان الهيدروجين ويضمن تخزينًا مستقرًا على المدى الطويل.
س2: هل يمكن لتقنية التفريغ تحسين نقاء الهيدروجين الأخضر؟
ج2: نعم. تعمل عملية تفريغ الغاز وتنقيته على إزالة بخار الماء المذاب وشوائب الأكسجين والنيتروجين في الهيدروجين الإلكتروليتي، مما يؤدي إلى ترقية الهيدروجين الصناعي العادي إلى هيدروجين عالي النقاء من درجة خلايا الوقود.
س 3: ما هي معدات التفريغ الأكثر ملاءمة لمشاريع تسييل الهيدروجين؟
A3: تعد مضخات التفريغ الحلقية السائلة المقاومة للانفجار ووحدات التفريغ الجذرية المدمجة هي الاختيارات السائدة، حيث تتكيف مع بيئات البخار المبردة وتلبي متطلبات التشغيل الآمن المستمر على مدار 24 ساعة.
س 4: كم مرة يجب إجراء صيانة فراغ خزان الهيدروجين؟
ج4: يلزم مراقبة درجة الفراغ بشكل منتظم. يجب إجراء ضخ الفراغ الإضافي واكتشاف التسرب كل ثلاثة أشهر لتجنب توهين الفراغ الذي يؤدي إلى زيادة فقدان الحرارة.
