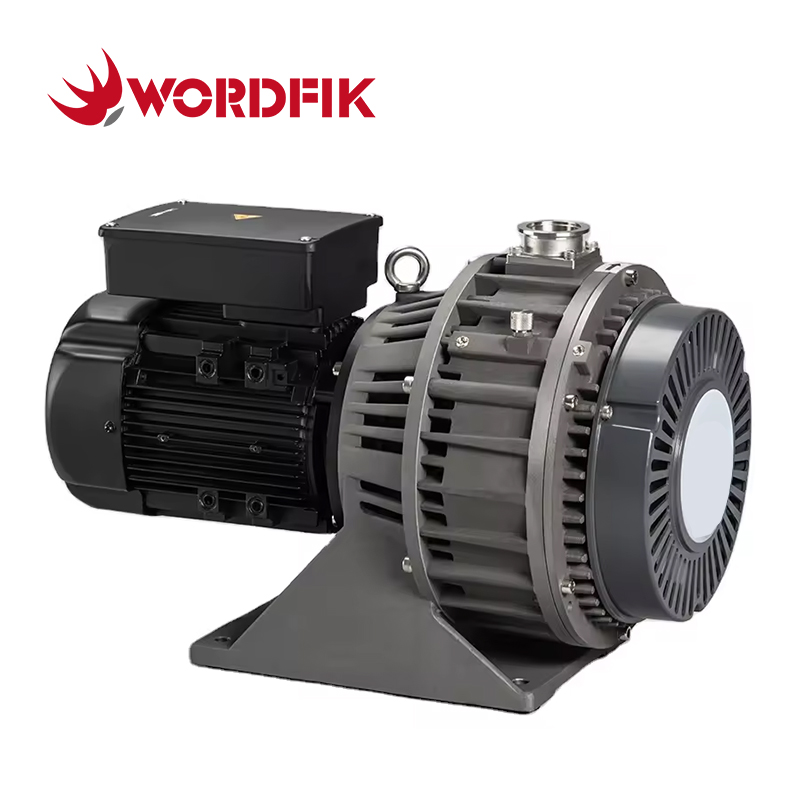

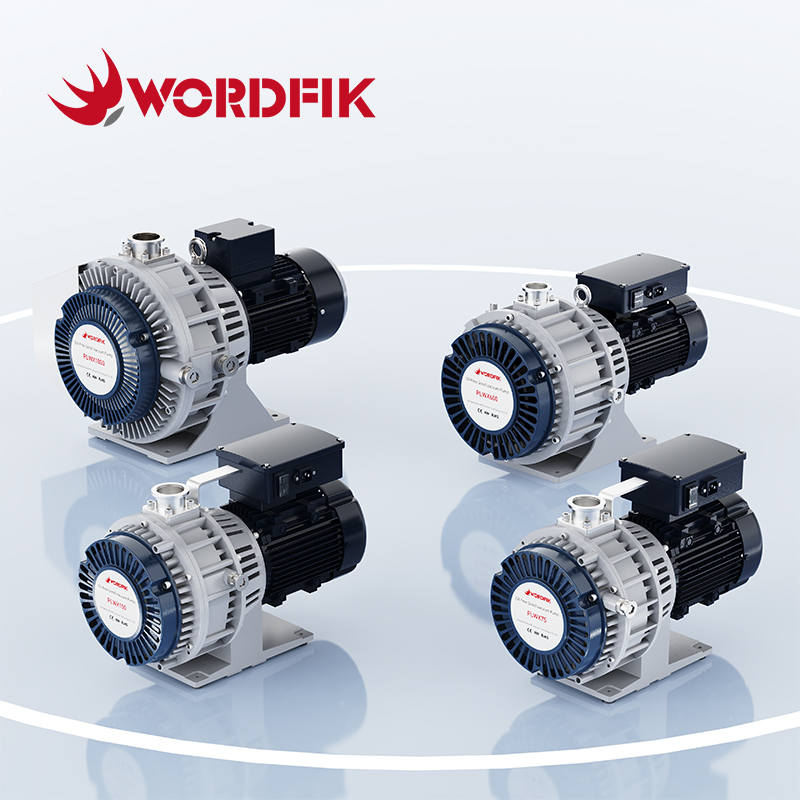

تم بناء مضخة فراغ Series Wordfik PLWX خالية من الزيت مع مجموعة رأس المضخة ومجموعة المحركات ومجموعة المضرب. هناك ثلاث لوحات تمرير ، واحدة مدارات واثنان ثابت. يتم إزاحة لوحة التمرير المدارية وتدور حول لوحات التمرير الثابتة مع إزاحة 180 درجة لتشكيل عدة جيوب على شكل هلال بأحجام مختلفة. عن طريق لوحة التمرير المدارية الحركية يتم صنع لوحة التمرير للمدار حول ألواح التمرير الثابتة ، مما يقلل من حجم الجيوب على شكل الهلال وضغط الغاز من الخارج باتجاه الداخل وبالتالي ضخ الغاز من غرفة الفراغ.
ميزات مثل الفراغ العالي ، والعملية الخالية من النفط والصامتة تجعلها شائعة جدًا في الصناعات المطلوبة مثل الطيران والاختبار والتحليل.
سمات:
• 100 ٪ 0IL خالية
• عملية ضوضاء مستقرة ومنخفضة
• سهلة الصيانة
• كفاءة عالية وتوفير الطاقة
• فراغ مرتفع
• حياة الخدمة الطويلة
| وحدة | PLWX40 | PLWX75 | PLWX150 | PLWX300 | PLWX600 | PLWX800 | PLWX1000 | |
| سرعة ضخ (50 هرتز) | ل/ق | 0.5 | 1 | 2 | 4.3 | 8.7 | 12 | 16.6 |
| م/ح | 1.8 | 3.6 | 7.2 | 15.5 | 31.3 | 43.2 | 59.8 | |
| CFM | 1.1 | 2.1 | 4.3 | 9.3 | 18.7 | 25.8 | 35.8 | |
| سرعة ضخ (60 هرتز) | ل/ق | 0.6 | 1.2 | 2.4 | 5.1 | 10.4 | 14.4 | 20 |
| م/ح | 2.2 | 4.3 | 8.6 | 18.3 | 37.4 | 51.8 | 71.6 | |
| CFM | 1.3 | 2.5 | 5.1 | 10.9 | 22.3 | 31 | 42.8 | |
| الضغط النهائي | السلطة الفلسطينية | ≤15 | ≤8 | ≤6 | ≤2.6 | ≤1 | ≤1 | ≤1 |
| mbar | ≤1.5*10-1 | ≤8.0*10-2 | ≤6.0*10-2 | ≤2.6*10-2 | ≤1.0*10-2 | ≤1.0*10-2 | ≤1.0*10-2 | |
| توري | ≤1.1*10-1 | ≤6.0*10-2 | ≤4.5*10-2 | ≤1.9*10-2 | ≤7.5*10-3 | ≤7.5*10-3 | ≤7.5*10-3 | |
| PSI | ≤2.2*10-3 | ≤1.2*10-3 | ≤9.0*10-4 | ≤3.8*10-4 | ≤1.5*10-4 | ≤1.5*10-4 | ≤1.5*10-4 | |
| مستوى الضوضاء | DB (أ) | ≤54 | ≤57 | ≤57 | ≤63 | ≤63 | ≤65 | ≤67 |
| تسرب | mbar · l/s | 1.0*10-7 | ||||||
| max.inlet/ضغط العادم | أجهزة الصراف الآلي | 1/1.3 | ||||||
| درجة الحرارة المحيطة. | ° f | 41 ~ 104 | ||||||
| طاقة المحرك (1PH) | KW | 0.25 | 0.25 | 0.25 | 0.55 | 0.75 | 0.75 | / |
| الجهد الحركي (1PH) | V | 200 ~ 230 (50 هرتز) ، 110-115 (60 هرتز) | / | |||||
| سرعة المحرك (1PH) | دورة في الدقيقة | 1425 (50 هرتز) ، 1725 (60 هرتز) | / | |||||
| طاقة المحرك (3PH) | KW | / | 0.37 | 0.37 | 0.55 | 0.75 | 0.75 | 1.5 |
| الجهد الحركي (3PH) | V | / | 200 ~ 230 أو 380 ~ 415 (50 هرتز) ، 200 ~ 230 أو 460 (60 هرتز) | |||||
| سرعة المحرك (3PH) | دورة في الدقيقة | / | 1425 (50 هرتز) ، 1725 (60 هرتز) | |||||
| مدخل/شفة منفذ | / | KF25 / KF16 | KF40 / KF16 | KF40 / KF16*2 | ||||
| وزن | كجم | 15 | 21 | 22 | 29 | 36 | 40 | 54 |
| Dimensions | مم | 326*212*253 | 450*260*296 | 455*260*296 | 493*297*334 | 538*315*348 | 550*315*348 | 576*450*402 |
| طريقة التبريد | / | يبرد الهواء | ||||||
| آحرون | / | مع صابورة الغاز | ||||||
طلب:
 |  |  |
| مربع القفازات فراغ | صناعة الأدوية | اللحام فراغ |
 |  |  |
| تصنيع البطارية | صناعة أشباه الموصلات | الفضاء |
