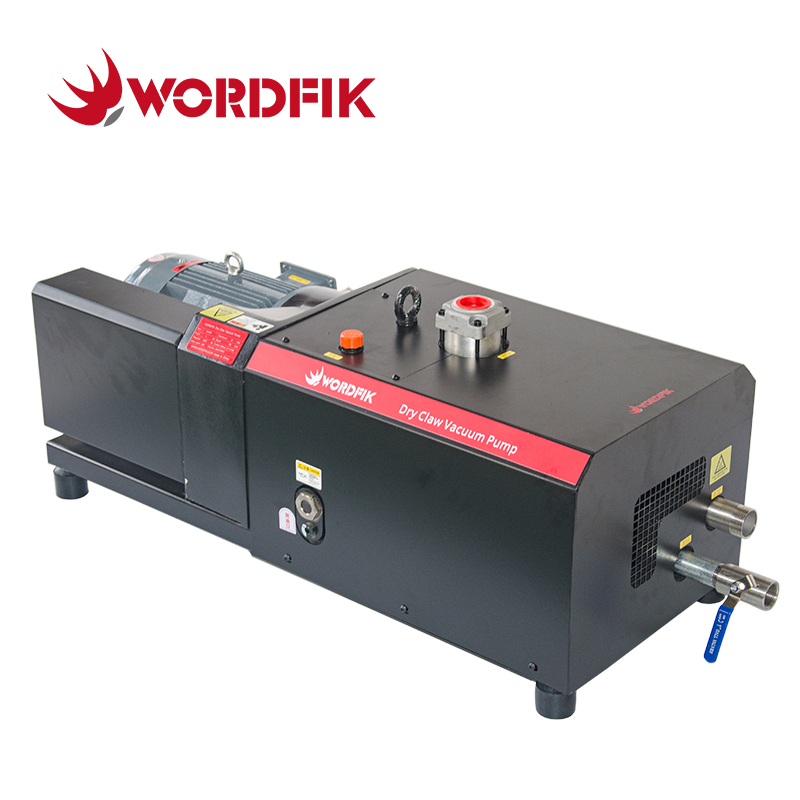

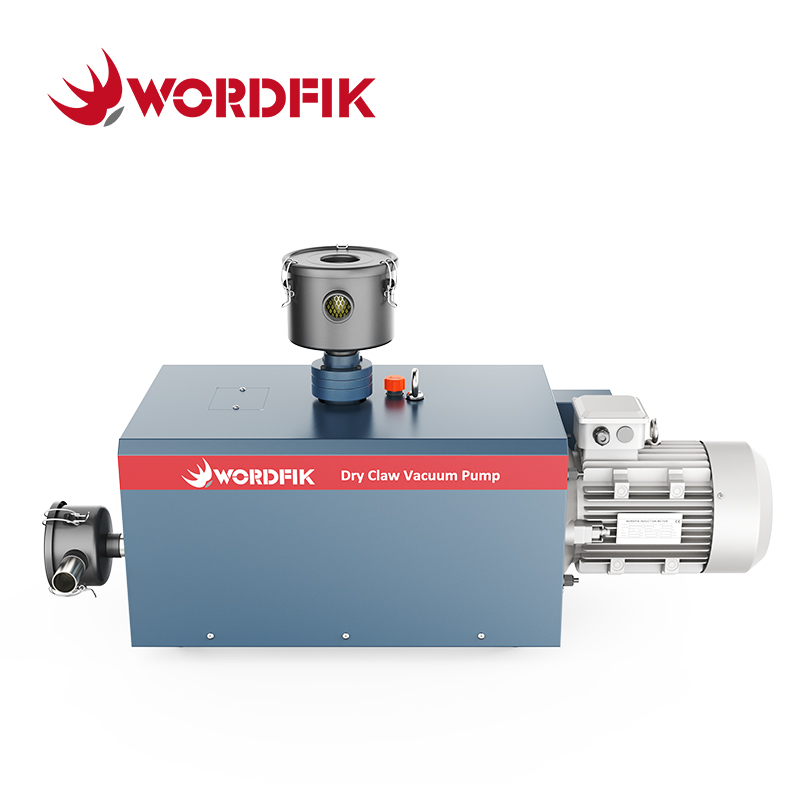

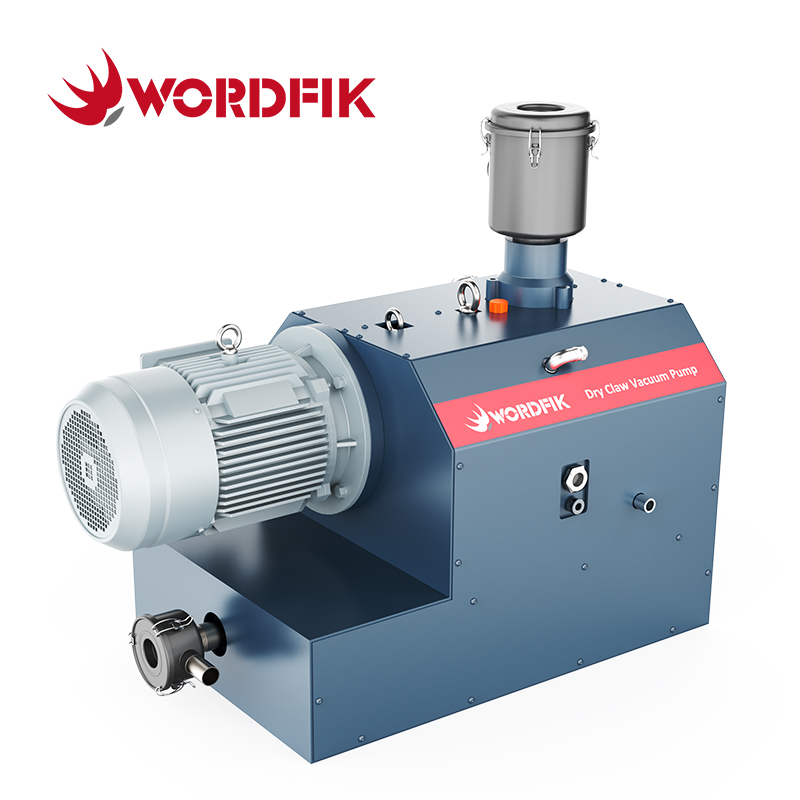

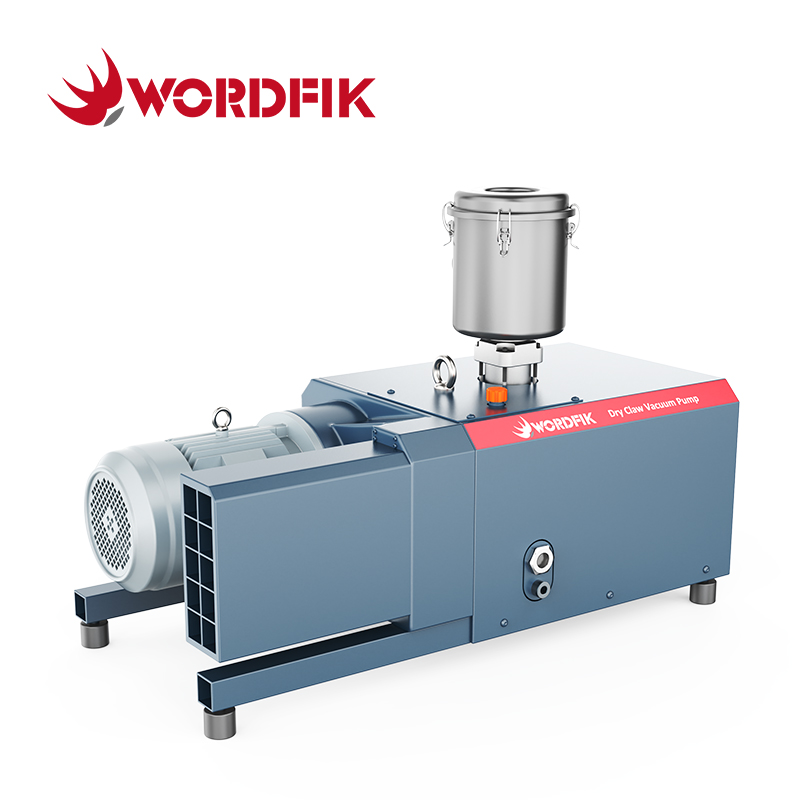

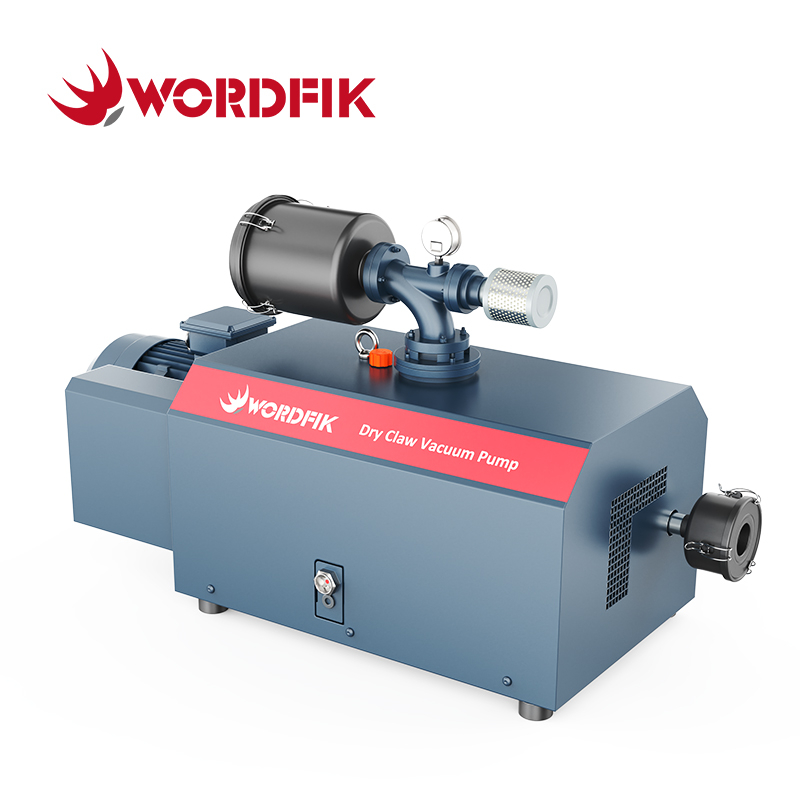

مضخة التفريغ المخلبية من سلسلة Wordfik ZSV هي مضخة تفريغ حجمية دوارة ذات دوار على شكل مخلب. يحتوي غلاف المضخة على دوارين مترافقين على شكل مخلب، على غرار مضخة التفريغ Roots. يتم دفع الدوارات للدوران ولها مرحلة ثابتة بواسطة زوج من التروس المتزامنة عالية الدقة، ولا يوجد اتصال بين الدوارات أو بين الدوارات ومبيت المضخة، مما يترك فجوة صغيرة. يقع كل من مدخل ومخرج الغاز على الوجه النهائي لغلاف المضخة، ويتم فتحهما وإغلاقهما بشكل دوري بواسطة وجهين طرفيين دوارين، مع تأثير تنظيم الصمام.
مضخات فراغ ZSV سلسلة مناسبة لحقول فراغ منخفضة ومتوسطة ، تستخدم بشكل رئيسي لاستخراج الهواء والغازات الجافة الأخرى. يمكن استخدامها بمفردها أو في سلسلة أو متوازية (يمكن أن يزيد اتصال السلسلة من درجة الفراغ ، ويمكن أن يزيد الاتصال المتوازي من معدل الضخ) ، ويمكن أيضًا استخدامه كمضخة أمامية لمضخات الفراغ الأخرى. هذه السلسلة من المضخات الفراغية لها خصائص أداء موثوق للتشغيل ، وعدد قليل من الأجزاء البارزة ، والاهتزاز المنخفض ، والضوضاء المنخفضة والكفاءة العالية.
سمات:
• عملية خالية من النفط بنسبة 100 ٪ صديقة للبيئة
• ضوضاء منخفضة واهتزاز
• يمكن أن تمتص غازات تآكل وسامة وشعلة ومتربة
• لا حاجة للصيانة العادية ، وتوفير التكاليف
• لا احتكاك معدني ، درجة حرارة تشغيل منخفضة
• حياة الخدمة الطويلة
| ZSV110 | ZSV140 | ZSV180 | ZSV250 | ZSV360 | ZSV650 | ZSV900 | ||
| سرعة ضخ | 50 هرتز | 108 متر مكعب/ساعة | 140 متر مكعب/ساعة | 180 متر مكعب/ساعة | 252 متر مكعب/ساعة | 360 متر مكعب/ساعة | 648 متر مكعب/ساعة | 900 متر مكعب/ساعة |
| 60 هرتز | 130 م³/ساعة | 165 متر مكعب/ساعة | 215 م³/ساعة | 300 متر مكعب/ساعة | 430 م³/ساعة | 775 م³/ساعة | 1080 متر مكعب/ساعة | |
| الضغط النهائي | يبرد الهواء | 60 مل | 60 مل | 60 مل | 200 mbar | 200 mbar | / | / |
| تبريد الماء | / | / | / | 80 mBar | 80 mBar | 80 mBar | 80 mBar | |
| قوة المحرك | 50 هرتز | 3 كيلوواط | 3 كيلوواط | 4 كيلوواط | 5.5 كيلوواط | 7.5 كيلوواط | 11 كيلوواط | 18.5 كيلوواط |
| 60 هرتز | 3.6 كيلوواط | 3.6 كيلوواط | 4.8 كيلوواط | 6.6 كيلوواط | 9 كيلوواط | 13.2 كيلوواط | 22.2 كيلو واط | |
| سرعة المحرك | 50 هرتز | 3000 دورة في الدقيقة | ||||||
| 60 هرتز | 3600 دورة في الدقيقة | |||||||
| اتصال Inlet | 1¼ بوصة | 1¼ بوصة | 1¼ بوصة | 2 بوصة | 2 بوصة | 3 بوصة | 3 بوصة | |
| اتصال منفذ | 1¼ بوصة | 1 بوصة | 1¼ بوصة | 1 بوصة | 1 بوصة | 3 بوصة | 3 بوصة | |
| وزن | 185 كجم | 172 كجم | 195 كجم | 245 كجم | 265 كجم | 380 كجم | 750 كجم | |
| Dimensions | 980*412*408 مم | 1035*410*460 ملم | 980*412*409 مم | 1209*510*450 مم | 1209*510*450 مم | 1110*580*800 مم | 1340*580*780 ملم | |
طلب:
 |  |  |

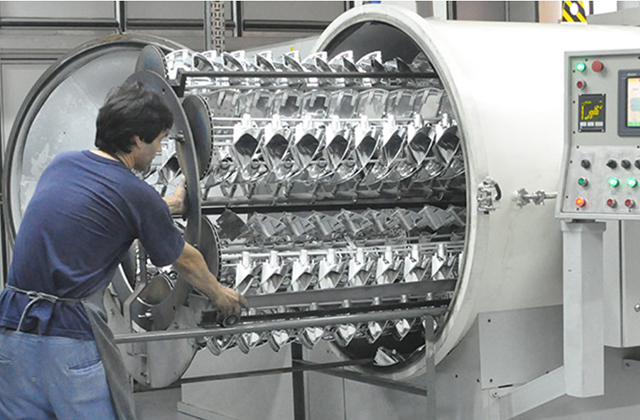

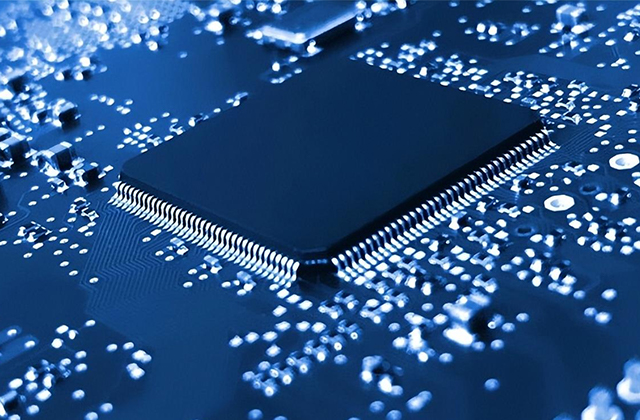

| طبقة فراغ | صناعة أشباه الموصلات | صناعة الأدوية |
 |  |  |

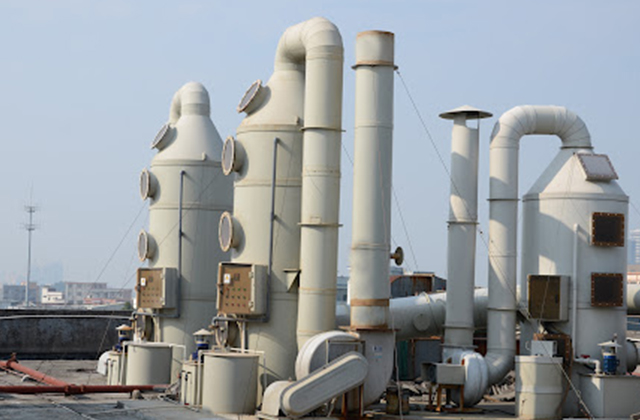

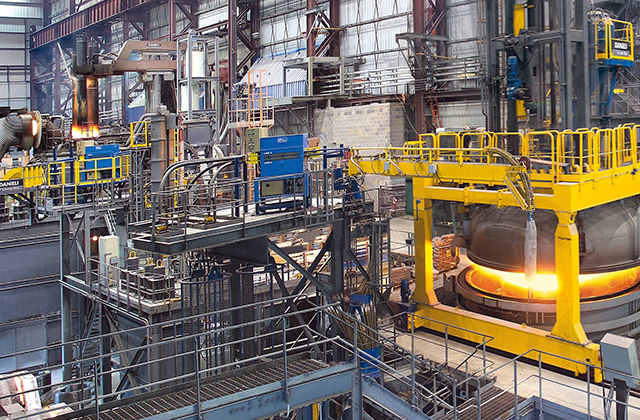

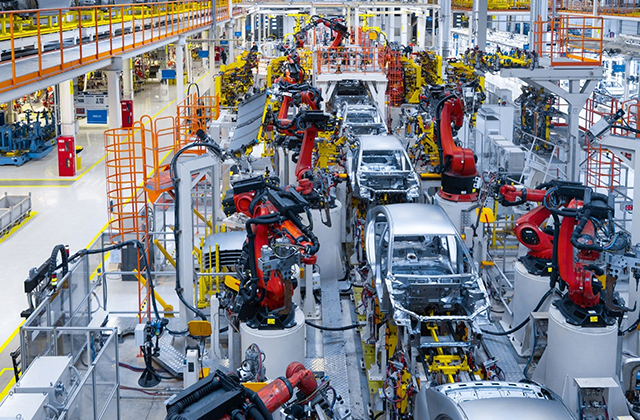

| صناعة السيارات | معالجة غاز النفايات الصناعية | تفريغ degassing |
