في حين أن طاولات الفراغ وأنظمة الرفع الفراغي مفهومة على نطاق واسع في عالم الأعمال الخشبية باستخدام الحاسب الآلي، فإن معالجة الألواح البلاستيكية (الأكريليك والبولي كربونات وABS وHDPE وما إلى ذلك) والألواح المركبة المقواة بالألياف تقدم تحديات جديدة للعمل في الفراغ ومعالجة المواد. غالبًا ما تتصرف المواد البلاستيكية والمواد المركبة بشكل مختلف عن الخشب نظرًا لخصائص سطحها، ومساميتها، وسلوكها الثابت، ومرونتها، وحساسيتها الحرارية، وكلها تؤثر على كيفية تحديد أنظمة التفريغ وتشغيلها.

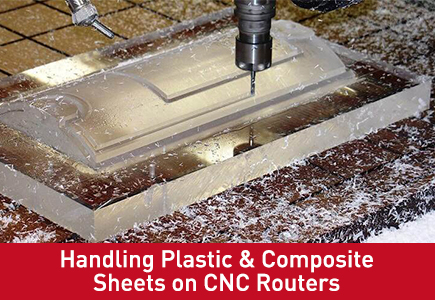

تشرح هذه المقالة الاعتبارات الأساسية عند التعامل مع الألواح البلاستيكية والمركبة على أجهزة التوجيه CNC، وتسلط الضوء على أفضل الممارسات لتثبيت الفراغ ورفع المواد، وتقدم إرشادات حول تكوين النظام واختيار تقنية المضخة.
قبل مناقشة استراتيجيات الفراغ، من المهم أن نفهم كيف تختلف المواد البلاستيكية والمواد المركبة عن الخشب كقطع عمل في تطبيقات CNC:
غالبًا ما تحتوي المواد البلاستيكية مثل الأكريليك والبولي كربونات على أسطح ناعمة للغاية وغير مسامية يمكنها في الواقع تحسين الختم الفراغي مقارنة بالخشب المسامي، ولكنها قد تفقد أيضًا الشفط بسرعة إذا لم يكن ختم الطاولة الفراغي مثاليًا.
قد تنثني الصفائح البلاستيكية الرقيقة أو تنحني تحت قوى التفريغ أو أثناء التشغيل الآلي، مما يقلل من مساحة التلامس الفعالة ويضعف فعالية الشفط - مما يتطلب مصادر تفريغ أقوى أو موزعة بالتساوي.
تعمل معالجة البلاستيك في كثير من الأحيان على توليد شحنة ثابتة، مما يتسبب في التصاق الرقائق والغبار بالأسطح وتركيبات العمل - وهو مصدر قلق لكل من الاحتفاظ بفراغ الطاولة ونظافتها. تساعد أنظمة استخراج الغبار المناسبة والإجراءات المضادة للكهرباء الساكنة في التحكم في ذلك.
يمكن أن يؤدي قطع المواد البلاستيكية بسرعات دوران عالية دون تغذية أو تبريد مناسب إلى ذوبان موضعي أو تكوين نتوءات أو تشويه، مما يزيد من تعقيد موثوقية الضغط على الفراغ.
بالنسبة للألواح البلاستيكية أو المركبة المسطحة، يعد الحفاظ على إحكام الإغلاق بين المادة وسطح طاولة التفريغ أمرًا بالغ الأهمية:
استخدم الحصائر المطاطية أو الحشيات الناعمة على سطح الطاولة لزيادة مساحة التلامس والتعويض عن المخالفات البسيطة في السطح.
قم بمطابقة صلابة الحشية مع صلابة المادة لتجنب التشوه الذي يضعف الختم.
استخدم أسطحًا ناعمة ونظيفة وتجنب الحطام الذي يكسر ختم الفراغ.
تعمل هذه الأساليب على زيادة التصاق الشفط عبر سطح الورقة.
بدلاً من الاعتماد على منطقة شفط واحدة، تسمح تصميمات طاولات الفراغ المخصصة لمشغلي CNC بعزل الفراغ فقط تحت منطقة القطع النشطة:
أغلق مناطق الفراغ غير المستخدمة للحفاظ على قدرة المضخة وزيادة الضغط الموضعي.
قم بمطابقة حجم المنطقة مع أبعاد اللوحة من أجل الضغط الموحد دون الإفراط في الضخ.
يعد هذا مفيدًا بشكل خاص للألواح البلاستيكية الطويلة حيث يمكن أن يؤدي الانثناء والزحف تحت الفراغ الجزئي إلى الرفع.
تعمل الشبكة أو التخطيط المقسم جيدًا على تحسين القدرة على التكيف مع الفراغ عبر أحجام اللوحات المختلفة.
تستفيد بعض المواد البلاستيكية والصفائح المركبة - خاصة المواد المركبة بالحرارة مثل الألياف الزجاجية أو ألواح ألياف الكربون - من أنظمة التثبيت الفراغية المعيارية ذات القرون أو الوسادات الناعمة أو الأختام القابلة للتخصيص :
تعمل القرون المفرغة ذات الأسطح الناعمة الملامسة على تقليل الانزلاق دون إتلاف الورقة.
يمكن أن تتكيف تكوينات التثبيت القابلة للتعديل مع الأشكال والخطوط غير القياسية.
تعمل هذه الأنظمة بشكل جيد عندما يجب تثبيت أجزاء من الورقة بقوة بينما تظل المناطق الأخرى خالية من القطع.
يلعب مصدر الفراغ دورًا مركزيًا:
تحافظ مضخات تدفق الهواء الأعلى على الفراغ حتى في حالة حدوث رقائق وقطع دخول الهواء - وهو أمر شائع في تصنيع البلاستيك حيث تكون الرقائق دقيقة ومشحونة بالكهرباء الساكنة.
في بعض طاولات التفريغ CNC المستخدمة للخشب، يوصى باستخدام المضخات الحلقية المختومة بالزيت أو السائلة نظرًا لموثوقيتها ومقاومتها للجسيمات المبتلعة، ولكن بالنسبة لمعالجة البلاستيك والمركبات، غالبًا ما تكون حلول التفريغ الجاف مع الترشيح المناسب أكثر أمانًا ونظافة.
تضمن مضخات التفريغ ذات الحجم الجيد مستويات فراغ مستقرة أثناء القطع، وإعادة توزيع تدفق الهواء، والاستجابة السريعة لتغيرات الحمل.

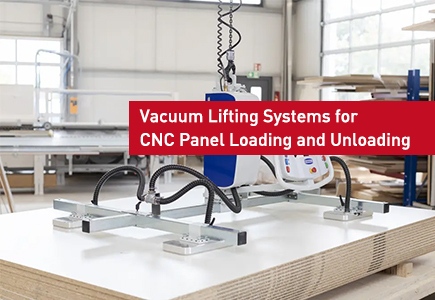

تُستخدم أنظمة الرفع الفراغي - بدءًا من رافعات الأنابيب إلى رافعات الفراغ العملاقة - على نطاق واسع لتحميل وتفريغ الصفائح الكبيرة على أجهزة التوجيه CNC. للمواد البلاستيكية والمواد المركبة:
صفائح ناعمة غير مسامية تحافظ على الفراغ جيدًا عند إغلاقها بشكل صحيح.
تضمن وسادات الشفط القابلة للتعديل الإمساك حتى على المواد الرقيقة أو منخفضة الصلابة.
بالنسبة للألواح المركبة الثقيلة أو الصفائح ذات التشطيبات السطحية، فإن الرفع الفراغي يقلل من مخاطر المعالجة اليدوية ويحسن الإنتاجية.
يعمل التكامل المناسب للرفع بالفراغ على تقليل وقت مناولة المواد وإجهاد المشغل مع زيادة سلامة المتجر.
يمكن أن تنثني الصفائح البلاستيكية الرقيقة تحت الفراغ، مما يقلل من قوة الشفط الفعالة. تشمل الحلول ما يلي:
إضافة ألواح دعم مضحية لتعزيز التسطيح
استخدام أشرطة مزدوجة الجوانب أو طبقات لاصقة مؤقتة لتكملة الضغط على الفراغ عند الضرورة
مناطق فراغ صغيرة متعددة بدلاً من منطقة كبيرة واحدة لتقليل تأثيرات التشويه.
يمكن أن يلتصق الغبار البلاستيكي والمركب المشحون بالكهرباء الساكنة، مما يتداخل مع ختم الفراغ:
دمج جمع الغبار والتدابير المضادة للكهرباء الساكنة للحفاظ على سطح العمل نظيفًا
استخدم أنظمة استخراج الرقائق لإزالة الحطام بعيدًا عن منافذ التفريغ، مع الحفاظ على الشفط.
| مشكلة | استراتيجية |
| نعومة السطح | استخدم حصيرة أو حشوات فراغية ناعمة |
| الألواح المرنة | تعزيز مع لوحات الدعم |
| تحميل شريحة عالية | فراغ المنطقة + استخراج الغبار |
| تراكم ثابت | الترشيح المضاد للكهرباء الساكنة ومعدات الوقاية الشخصية |
| أوراق رقيقة | الجمع بين الشريط + الضغط على الفراغ |
س: هل يمكنني استخدام مضخة فراغ الأعمال الخشبية الموجودة لدي للمواد البلاستيكية؟
ج: نعم، ولكن مع التحذيرات. إذا كانت مضختك تتمتع بقدرة كافية على CFM (وليس مجرد تفريغ نهائي)، فيمكن أن تعمل، بشرط أن تقوم بتنفيذ الختم المناسب على الطاولة. ومع ذلك، فإن المضخات المغلقة بالزيت قد تؤدي إلى تلويث الأسطح البلاستيكية بالضباب الهيدروكربوني؛ المضخات الجافة مفضلة بشدة للأعمال البلاستيكية . ستحتاج أيضًا إلى التأكد من قدرة نظام الترشيح لديك على التعامل مع الغبار البلاستيكي الناعم، والذي يتصرف بشكل مختلف عن غبار الخشب.
س: ما هي أفضل طريقة لإغلاق لوح MDF القياسي للألواح البلاستيكية؟
ج: إن MDF وحده لن يغلق البلاستيك لأن الهواء يتسرب عبر السطح المسامي. الطريقة الأكثر فعالية هي وضع طبقة مانعة للتسرب - مثل رغوة الخلايا المغلقة الرقيقة، أو ألواح PVC المرنة، أو حتى فيلم بولي - بين اللوح الخلفي والبلاستيك. للحصول على حلول دائمة، فكر في استخدام سطح طاولة من الفينول أو الألومنيوم مزود بقنوات حشية مُشكَّلة آليًا .
س: كيف يمكنني منع ظهور علامات الفراغ على الأكريليك المصقول؟
ج: استخدم مواد حشية ناعمة لا تترك علامات مثل السيليكون أو رغوة اليوريثان ذات الخلايا المغلقة. تأكد من أن الحشيات نظيفة وخالية من الحطام المدمج. فكر في إغلاق المحيط فقط بدلاً من ملامسة السطح بالكامل، أو استخدم طبقة واقية على سطح الأكريليك أثناء التصنيع . كما أن ضغط الفراغ المنخفض (إذا كان ذلك ممكنًا لتطبيقك) يقلل أيضًا من مخاطر وضع العلامات.
س: تهتز صفيحة PVC الرقيقة أثناء القطع، مما يتسبب في حواف خشنة. ما هو الخطأ؟
ج: هذا عادةً ما يكون ضغطًا غير كافٍ للمواد المرنة. الحلول: 1) تأكد من حصولك على دعم كامل للسطح - لا توجد فراغات أسفل الورقة؛ 2) زيادة ضغط الفراغ إن أمكن؛ 3) استخدم الترجيح المحيطي أو الشريط ذي الوجهين عند الحواف الحرجة؛ 4) تقليل ضغط الأداة عن طريق تمرير تمريرات خفيفة؛ 5) فكر في استخدام نظام جراب فراغ به نقاط اتصال متعددة لتخفيف الاهتزاز.
س: ما هو CFM الذي أحتاجه حقًا لقطع صفائح الأكريليك مقاس 4 × 8 بوصة؟
ج: لمعالجة الأكريليك بالكامل، تحتاج إلى تدفق كافٍ للتغلب على التسرب في المحيط والحفاظ على فراغ ثابت. يعد النظام الذي يوفر 300-400 CFM عند 20+ بوصة زئبقية مناسبًا . المقياس الرئيسي هو التدفق عند ضغط التشغيل، وليس فقط التدفق المفتوح CFM. استشر مورد المضخة الخاص بك لمطابقة السعة مع تصميم طاولتك المحددة وطريقة الختم.
