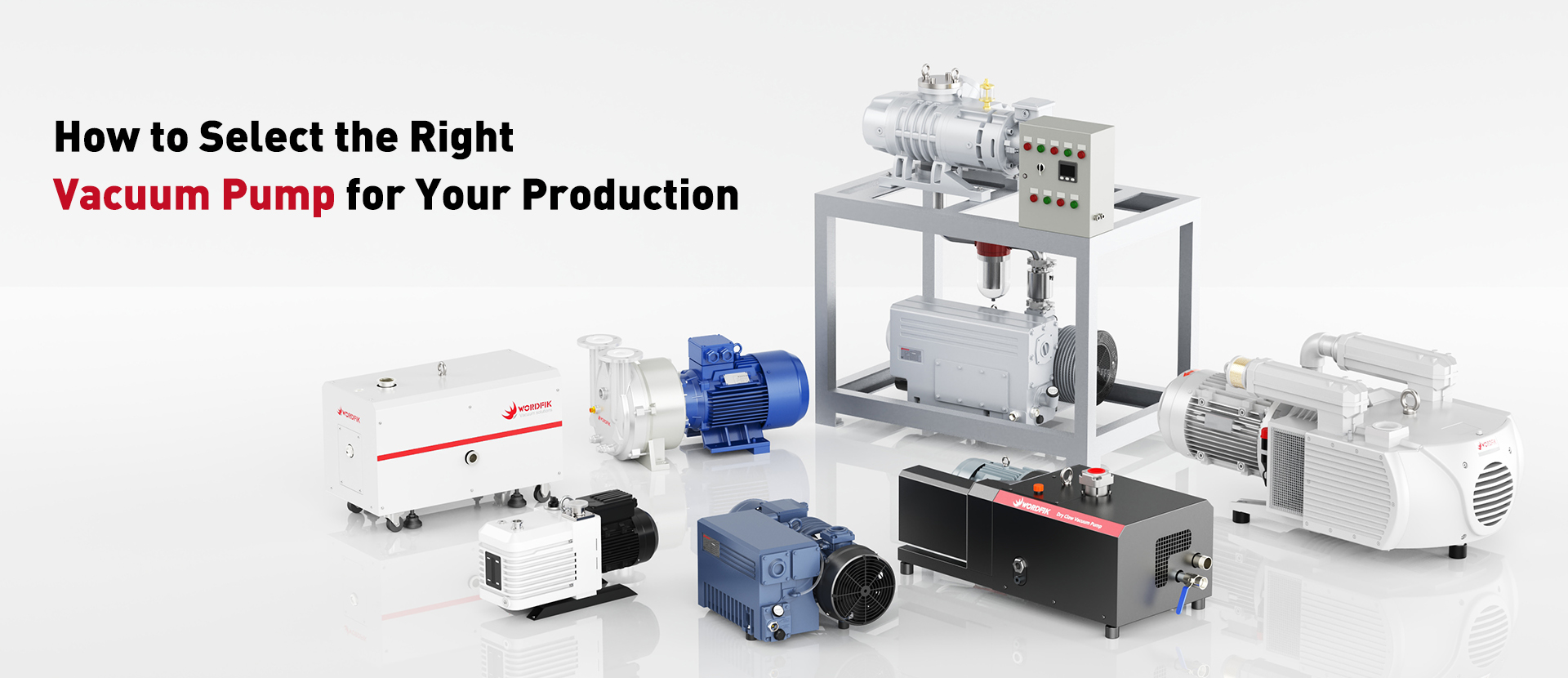

كيفية اختيار مضخة الفراغ المناسبة لإنتاجك

اختر مضخة الفراغ الصحيحة لمضاعفة كفاءة الإنتاج الخاصة بك.

في الإنتاج الصناعي ، في حين أن مضخات الفراغ قد لا تكون المعدات الأبرز ، فإنها جوهر العديد من تدفقات العمليات. يمكن لمضخة الفراغ المناسبة تعزيز كفاءة الإنتاج بشكل كبير وتقليل تكاليف التشغيلية ، في حين أن الاختيار غير الصحيح يمكن أن يؤدي إلى جودة المنتج غير المستقرة أو الصيانة المتكررة أو حتى الإغلاق الإنتاج.

توفر هذه المقالة تحليلًا شاملاً للعوامل الرئيسية الستة لاختيار مضخة الفراغ ، مما يساعدك على اختيار حل المضخة الفراغ الأنسب لاحتياجات الإنتاج الخاصة بك.

1. مستوى الفراغ

يجب أن يفي ضغط العمل بمضخة الفراغ بالفراغ النهائي ومتطلبات ضغط العمل في معدات الفراغ. هذا هو أكثر الاعتبارات الأساسية والهمية في عملية الاختيار.

كيفية مطابقة مستوى الفراغ بشكل صحيح؟ عادة ، يجب أن يكون مستوى فراغ المضخة نصفًا إلى واحد إلى واحد من حجم الفراغ المطلوبة من قبل المعدات. على سبيل المثال ، إذا كانت عملية تجفيف الفراغ تتطلب فراغًا عاملاً يبلغ 10 مم ، فيجب أن يكون الفراغ النهائي للمضخة المحددة 2 مم على الأقل ، ويفضل 1 مم. يتطلب طلاء الفراغ مستوى فراغ أعلى ، وعادة ما يكون 1 × 10⁻⁵ مم زئبق ؛ في هذه الحالة ، يجب أن يكون مستوى فراغ المضخة المحدد ما لا يقل عن 5 × 10⁻⁶ مم زئبق.

كل نوع من المضخة لديه نطاق ضغط عمل محدد. على سبيل المثال ، تعمل مضخات الفراغ الدوارة ذات المرحلة الواحدة ذات المرحلة الواحدة عند 0.01 ~ 100 mbar ، مع نطاق ضغط عمل مستقر قدره 0.1 ~ 1MBAR. يجب اختيار نقطة عمل المضخة في هذا النطاق لضمان تشغيل فعالة ومستقرة.

تشمل التصنيفات والنطاقات النموذجية:

• فراغ خشن (1 × 10⁵ PA إلى 1 × 10³ PA): مثل مضخات فراغ الدوران ومضخات فراغ الحلقة السائلة.

• فراغ متوسط ​​(1 × 10³ PA إلى 1 × 10⁻ PA): مثل مضخات الفراغ الجذور ومضخات فراغ المسمار.

• فراغ مرتفع (1 × 10⁻⁻ PA إلى 1 × 10⁻⁶ PA): مثل مضخات الفراغ الجزيئي ومضخات الانتشار.

• الفراغ العالي للغاية (<1 × 10⁻⁶ PA): مثل المضخات الأيونية و cryopumps.

2. سرعة الضخ

في ضغط العمل ، يجب أن تكون مضخة الفراغ قادرة على إزالة جميع الغازات الناتجة أثناء عملية المعدات الفراغية. تحدد سرعة الضخ مباشرة كفاءة الإنتاج ؛ السرعة غير الكافية ستطيل أوقات الدورة وتؤثر على السعة الإجمالية.

عند اختيار سرعة الضخ ، فكر في:

• إجمالي حجم الغاز الناتج خلال العملية

• الوقت اللازم لتحقيق مستوى الفراغ المطلوب

• تسربات بسيطة محتملة في النظام

على سبيل المثال ، في صناعة تغليف المواد الغذائية ، تحدد سرعة ضخ الفراغ سرعة تشغيل خط التعبئة والتغليف. زادت فالنتين تراة من كفاءة الإنتاج من خلال تبني نسخة سريعة من مضخة فراغ ، مما يسمح لهم بإنتاج عشرات الآلاف من الحزم الغذائية في السنة.

3. نوع الغاز والشوائب

يعد فهم تكوين الغاز الذي يتم ضخه خطوة حرجة في الاختيار. ما إذا كان الغاز يحتوي على أبخرة مكثفة ، فإن غبار الجسيمات ، والمكونات المسببة للتآكل ، وما إلى ذلك ، سيؤثر على اختيار المضخة وأداء.

استراتيجيات الاختيار لمؤلفات الغاز المختلفة:

• الغازات المسببة للتآكل: تتطلب مضخات فراغ مصنوعة من مواد مقاومة للتآكل ، أو تركيب أجهزة التنظيف في خط أنابيب السحب.

• الغازات التي تحتوي على غبار الجسيمات: يجب إضافة جامعي أو مرشحات الغبار لمنع التآكل على مكونات المضخة الداخلية.

• الأبخرة المكثفة: هناك حاجة إلى المكثفات في خط أنابيب تناول المضخة.

• الغازات الخاصة: بالنسبة للغازات مثل الهيدروجين أو الهيليوم ، فإن خصائص الضخ الانتقائية للمضخة تحتاج إلى مراعاة. على سبيل المثال ، تحتوي مضخات تسامي التيتانيوم على سرعة ضخ عالية للهيدروجين ولكن لا يمكن ضخ الهيليوم.

في الصناعات الغذائية وشبكيات الموصلات ، يمكن أن يكون لتلوث الغاز عواقب وخيمة. ألغت شركة تعبئة أشباه الموصلات من خطر الإصابة بالزيت الخلفي وتحسين النظافة بشكل ملحوظ باستخدام مضخات فراغ الجذور الجافة الخالية من الزيت لاستبدال المضخات الأصلية التي تم وضعها الزيت.

4. ضخ بيئة العمل

تؤثر بيئة العمل بشكل كبير على اختيار مضخة الفراغ ، وخاصة في المواقف ذات المتطلبات الصارمة للنظافة.

متطلبات خالية من الزيت: إذا كانت الجهاز يتطلب بدقة بيئة خالية من الزيت ، فيجب اختيار مضخات فراغ خالية من الزيت ، مثل: مضخات فراغ حلقة الماء ، مضخات فراغ دوارة الدوران ، مضخات الفراغ ، مضخات الفراغ ، مضخات البراغي ، وما إلى ذلك ، إذا كانت المتطلبات أقل صرامة ، فالضخامة المفرغة المفرطة ، يمكن أن تكون أقل صرامة. لا يزال من الممكن تلبية متطلبات الفراغ المختارة والنظيفة عن طريق إضافة تدابير تلوث مضادة للزيت مثل الفخاخ الباردة أو الحواجز أو مصائد الزيت.

الاهتزاز والضوضاء: يمكن أن يؤثر الاهتزاز الناتج عن مضخة فراغ أثناء التشغيل على العملية والبيئة. إذا لم تتمكن العملية من تحمل الاهتزاز ، فيجب اختيار المضخات الخالية من الاهتزاز ، أو يجب اتخاذ تدابير مكافحة الهراء. على سبيل المثال ، بعد أن استبدل مصنع معالجة الأغذية الفرنسي مضخة فراغه الأصلية للغاية ، لم يحسن فقط راحة بيئة العمل ولكن أيضًا قلل من تأثير الاهتزاز على جودة التغليف.

5. تكاليف استهلاك الطاقة وصيانتها

في إجمالي تكلفة دورة الحياة لمضخة الفراغ ، فإن سعر الشراء عادة ما يمثل 20 ٪ إلى 30 ٪ فقط ، في حين أن تكاليف الكهرباء ورسوم الصيانة وتكاليف الاستبدال تشكل الجزء الأكبر. لذلك ، فإن تكاليف استهلاك الطاقة وصيانتها هي عوامل لا يمكن تجاهلها في عملية الاختيار.

مقارنة استهلاك الطاقة: يمكن لمضخات محرك التردد المتغير (VFD) ضبط الطاقة تلقائيًا وفقًا للطلب الفعلي ، مما يقلل بشكل كبير من استهلاك الطاقة. أخذ طراز 7.5kw كمثال ، يمكن أن تعمل مضخة VFD التي يتم التحكم فيها في 3KW وتفريغها 7.5 كيلو واط بالكامل. عند الحساب على أساس 16 ساعة من التشغيل يوميًا ، تبلغ تكلفة الكهرباء السنوية حوالي 4500 دولار أمريكي ؛ في حين أن مضخة التردد الثابت من نفس الطاقة ستتحمل حوالي 6500 دولار أمريكي سنويًا ، مما يؤدي إلى نفقات إضافية تبلغ حوالي 6000 دولار أمريكي على مدار ثلاث سنوات.

*الجدول: مقارنة تكاليف التشغيل لمدة 3 سنوات لمضخات فراغ 7.5 كيلو واط*

تكاليف الصيانة: يمكن لمضخات الفراغ الجافة المصممة لـ 'بدون ماء ، ولا يمكن أن تؤدي عملية الزيت إلى القضاء تمامًا على التكاليف المستهلكة (عادةً ما تتطلب المضخات التقليدية 200 دولار أمريكي سنويًا لزيت المضخة الفراغ + 150 دولارًا أمريكيًا للمرشحات). على سبيل المثال ، قام مرفق طبي بحل مشكلات عدم الاستقرار في الضغط وتقليل تكاليف الصيانة بشكل كبير عن طريق استبدال مضخات فراغ دوارة الزيت بمضخات فراغ من نوع المخلب.

6. الميزانية

عند اختيار مضخة فراغ ، لا ينبغي للمرء أن ينظر فقط إلى سعر الشراء ولكن النظر في التكلفة الإجمالية للملكية (TCO) ، بما في ذلك تكلفة الشراء وتكلفة التشغيل وتكلفة الصيانة وتكلفة الاستبدال.

• على المدى القصير (سنة واحدة): قد يكون سعر شراء مضخة فراغ عالية الجودة أعلى بنسبة 2 ٪ إلى 5 ٪ من بعض العلامات التجارية ، ولكن يمكن أن تصل المدخرات على الكهرباء + الصيانة إلى 10 ٪ -15 ٪ ، مما يعوض إلى حد كبير فرق السعر.

• الأجل المتوسطة (3 سنوات): تصبح ميزة تكاليف التشغيل كبيرة. يمكن أن يوفر طراز 7.5 كيلو وات 6000 دولار - 7000 دولار أمريكي ، وهو ما يتجاوز بكثير فرق سعر الشراء الأولي.

• طويل الأجل (5 سنوات): يقلل عمر التصميم الممتد للمضخات عالية الجودة من تكاليف الاستبدال ، مما يؤدي إلى إجمالي تكلفة إجمالية 30 ٪ -40 ٪ من المضخات القياسية.

خاتمة

يعد اختيار مضخة الفراغ الصحيحة عملية صنع القرار تتطلب دراسة شاملة لعوامل متعددة. من مستوى الفراغ وسرعة الضخ إلى نوع الغاز ، من بيئة العمل إلى تكلفة دورة الحياة الكلية ، يتعلق كل جانب بكفاءة الإنتاج النهائية والنفقات التشغيلية.

مبدأ التحديد الصحيح هو: توضيح متطلبات العملية الخاصة بك ، وفهم خصائص الأداء لمضخات الفراغ المختلفة ، والنظر بشكل شامل في الاستثمار الأولي وتكاليف التشغيل طويلة الأجل ، واختيار المنتج الأنسب-وليس بالضرورة أغلى أو أرخص. عندما تسمح الظروف ، عادةً ما تعطي مضخات فراغ VFD الحديثة التي سهلة الصيانة وتصميمات خالية من الزيت عوائد أفضل على المدى الطويل.

من خلال الاختيار العلمي ، لا يمكن لمضخة الفراغ تلبية متطلبات عملية الإنتاج فحسب ، بل تصبح أيضًا أداة قوية للمؤسسات لخفض التكاليف وزيادة الكفاءة.
