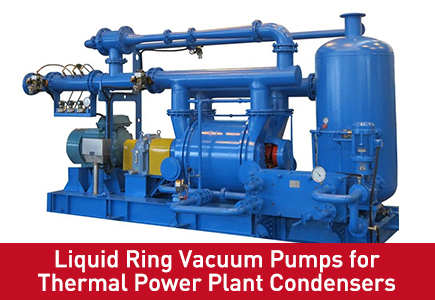

في توليد الطاقة الحرارية، يؤثر نظام فراغ المكثف بشكل مباشر على كفاءة التوربينات، واستهلاك الوقود، وربحية المحطة. من بين تقنيات التفريغ المتاحة، أثبتت مضخات التفريغ الحلقية السائلة (LRVPs) أنها أدوات عمل قوية وموثوقة للحفاظ على فراغ المكثف عبر محطات الفحم والغاز والطاقة النووية في جميع أنحاء العالم.
يشرح هذا الدليل كيفية عمل المضخات الحلقية السائلة في خدمة المكثف، ويقارنها بقاذفات البخار النفاثة والمضخات الجافة، ويوفر إرشادات عملية للاختيار والتحديث والصيانة.
يستخرج التوربين البخاري الطاقة من البخار عالي الضغط أثناء تمدده نحو المكثف. كلما انخفض الضغط المطلق عند عادم التوربين (أي كلما كان الفراغ أعمق)، زاد العمل المستخرج لكل كيلوغرام من البخار.
| المعلمة | تأثير الفراغ الضعيف |
| الضغط الخلفي التوربيني | +1 كيلو باسكال → معدل الحرارة +1.5–2.5% |
| استهلاك الوقود | +0.13% لكل 1 كيلو باسكال ارتفاع |
| انبعاثات ثاني أكسيد الكربون | أعلى نسبيا |
| تكلفة الوقود السنوية (محطة 500 ميجاوات) | +150.000-250.000 دولار لكل 1 كيلو باسكال |
وبالتالي فإن الحفاظ على فراغ مستقر وعميق ليس أمرًا اختياريًا، بل هو ضرورة اقتصادية وبيئية.
مضخات التفريغ الحلقية السائلة هي نوع من مضخة الإزاحة الإيجابية الدوارة التي تستخدم سدادة سائلة دوارة (عادة الماء) لضغط الغاز.
تدور المكره المركبة بشكل لامركزي داخل غلاف أسطواني مملوء جزئيًا بسائل مانع للتسرب (عادةً ماء).
تقوم قوة الطرد المركزي بقذف السائل على جدار الغلاف، مما يشكل 'حلقة سائلة' تتبع محيط الغلاف.
يدخل الغاز من خلال منفذ في الغطاء النهائي ويتم احتجازه بين شفرات المكره والحلقة السائلة.
ومع دوران المكره، يقل الحجم بين الشفرات، مما يؤدي إلى ضغط الغاز.
ويخرج الغاز المضغوط من خلال منفذ التفريغ حاملاً معه بعض الحرارة والرطوبة.
| ميزة | فائدة |
| ضغط متساوي الحرارة | يمتص السائل حرارة الضغط ← تفريغ أكثر برودة، تشغيل أكثر أمانًا |
| التسامح مع الرطوبة | يتعامل مع الهواء المشبع وقطرات الماء دون ضرر (على عكس المضخات المغلقة بالزيت) |
| تحمل الغبار والجسيمات | تمر الجزيئات الصغيرة المحمولة في عادم المكثف دون انسداد |
| بناء بسيط | أجزاء أقل تآكلًا؛ من السهل صيانتها في الموقع |
| مقاومة للانفجار حسب التصميم | لا يوجد زيت للاشتعال. مناسبة للمولدات المبردة بالهيدروجين |

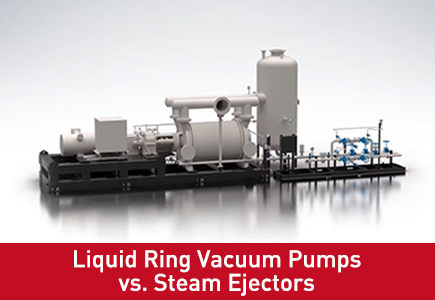

لا تزال العديد من محطات الطاقة القديمة تعتمد على قاذفات البخار لإزالة الهواء من المكثفات. ومع ذلك، توفر المضخات الحلقية السائلة مزايا مقنعة.
| معيار | قاذف البخار النفاث | مضخة فراغ حلقة السائل |
| مصدر الطاقة | بخار عالي الضغط | كهرباء |
| تحميل مساعد | استهلاك البخار (يقلل من صافي الناتج) | قوة المحرك (1-5% من مكافئ استهلاك البخار) |
| الكفاءة عند التحميل الجزئي | ضعيف (ثابت استهلاك البخار) | ممتاز (يمكن التحكم فيه بـ VFD) |
| وقت بدء التشغيل | دقائق لرفع إمدادات البخار | فوري (ثواني) |
| استهلاك المياه | مياه تبريد المكثف للمكثفات الداخلية/اللاحقة | ختم المياه (قابلة لإعادة التدوير) |
| صيانة | تآكل الفوهة، تنظيف المكثف الداخلي | استبدال السائل الختم، خدمة تحمل |
| ضوضاء | عالي (صراخ نفاث) | معتدل |
| الاسترداد التحديثي النموذجي | لا يوجد | 1.5-3 سنوات |
إن الواجب الأساسي للمضخة الحلقية السائلة في المحطة الحرارية هو إزالة الغازات غير القابلة للتكثيف (الهواء بشكل أساسي) التي تتسرب إلى المكثف. وبدون إزالة مستمرة، تتراكم هذه الغازات على أسطح الأنابيب، لتشكل حاجزًا حراريًا يرفع الضغط الخلفي.
غالبًا ما تُستخدم المضخات الحلقية السائلة لإخلاء نظام إغلاق غدة عمود التوربين، مما يمنع دخول الهواء على طول دوار التوربين.
أثناء بدء التشغيل أو رفض الحمل المفاجئ، يجب تكثيف البخار الجانبي. تساعد المضخات الحلقية السائلة في الحفاظ على الفراغ خلال هذه الظروف العابرة.
بالنسبة للمولدات المبردة بالهيدروجين، يتم استخدام المضخات الحلقية السائلة لإخلاء الهواء قبل ملئه بالهيدروجين ولإزالة أي تسرب للهواء أثناء التشغيل.
| المعلمة | كيفية تحديد | القيمة النموذجية |
| قدرة إزالة الهواء (SCFM أو كجم/ساعة) | بيانات تصميم المكثف. معدل التسرب المتوقع | 1 SCFM لكل 100 ميجاوات + هامش |
| فراغ التشغيل (ملي بار ABS) | مواصفات الضغط الخلفي للتوربينات | 50-150 ملي بار (مرحلة واحدة)؛ 15-50 ملي بار (على مرحلتين) |
| ختم نوع السائل | عادة الماء؛ المكثفات المعالجة في بعض الأحيان | المياه المحيطة أو المبردة |
| التوافق المادي | قد يحتوي عادم المكثف على الأمونيا أو الأحماض | الحديد الزهر (قياسي)؛ الفولاذ المقاوم للصدأ (خدمة التآكل) |
بالنسبة لخدمة المكثف، تبلغ قدرة إزالة الهواء عادةً 1-2 SCFM لكل 100 ميجاوات من خرج المولد. على سبيل المثال، تتطلب محطة بقدرة 600 ميجاوات مضخة قادرة على التعامل مع 6-12 SCFM من الهواء عند مستوى الفراغ التصميمي.
هام: يجب أن يتناسب حجم المضخة مع معدل إزالة الهواء عند فراغ التشغيل، وليس عند الضغط الجوي. منحنيات أداء المضخة ضرورية.
في المصانع التي تحرق الفحم عالي الكبريت أو تستخدم التبريد بمياه البحر، قد يحتوي عادم المكثف على غازات مسببة للتآكل. لمثل هذه البيئات:
يتم تحديد الفولاذ المقاوم للصدأ (304 أو 316) لغلاف المضخة والمكره.
استخدم نظام مياه مغلق الحلقة مع مثبطات التآكل.
فكر في استخدام الحديد الزهر المطلي (الإيبوكسي أو PTFE) للظروف المعتدلة.
بالنسبة للمحطات التي لا تزال تعمل بقاذفات البخار النفاثة، يتبع التعديل التحديثي للمضخات الحلقية السائلة تسلسلًا منطقيًا:
حساب حمل الهواء الأساسي باستخدام بيانات تصميم القاذف أو عن طريق قياس التبريد الفرعي للمكثفات.
حدد حجم المضخة الحلقية السائلة بمساعدة أخصائي المضخة.
تصميم واجهة الأنابيب لربطها بوصلة تنفيس المكثف الموجودة.
قم بتركيب المضخة والفاصل وأدوات التحكم في مكان يسهل الوصول إليه لإجراء الصيانة.
التكليف والتحقق من أن مستويات الفراغ تلبي أو تتجاوز أداء القاذف الأصلي.
مراقبة توفير الطاقة وتوثيق انخفاض استهلاك البخار الإضافي.
الاسترداد المتوقع: بالنسبة لمحطة كبيرة تعمل بالفحم أو الطاقة النووية، يتم عادةً استرداد استثمار رأس المال خلال 1.5 إلى 3 سنوات من خلال تقليل استهلاك البخار وانخفاض تكاليف الصيانة.
اكتسبت مضخات التفريغ الحلقية السائلة مكانتها باعتبارها التقنية المفضلة لخدمة تفريغ المكثف في محطات الطاقة الحرارية. يتعامل تصميمها القوي والبسيط مع الرطوبة والجسيمات والأحمال المتغيرة المتأصلة في هذا التطبيق. عند استبدال قاذفات البخار غير الفعالة، فإنها توفر توفيرًا في الطاقة بنسبة 90% أو أكثر وتحسن معدل حرارة المصنع.
بالنسبة للتركيبات الجديدة، توفر المضخة الحلقية السائلة ذات المرحلتين مع التحكم VFD أفضل توازن بين الكفاءة والموثوقية والتكلفة الرأسمالية. بالنسبة للمحطات الحالية ذات القاذفات الفاشلة أو ارتفاع أسعار الوقود، يعد التعديل التحديثي لتقنية الحلقة السائلة أحد أعلى المشاريع المتاحة ذات عائد على الاستثمار.
من خلال الجمع بين الحجم المناسب، وتكامل VFD، وإدارة مياه الختم، والصيانة المنتظمة، يمكن لمشغلي محطات الطاقة الاعتماد على المضخات الحلقية السائلة للحفاظ على فراغ المكثف الأمثل عامًا بعد عام.
س: هل يمكن لمضخة التفريغ الحلقية السائلة التعامل مع حمولة بخار الماء العالية من المكثف؟
ج: نعم. تم تصميم المضخات الحلقية السائلة خصيصًا للتعامل مع تيارات الغاز المشبعة والرطوبة المحصورة. على عكس المضخات المغلقة بالزيت، فإنها لا تعاني من استحلاب الزيت عند تعرضها لبخار الماء.
س: ما هو عمر الخدمة النموذجي للمضخة الحلقية السائلة في محطة توليد الطاقة؟
ج: مع الصيانة المناسبة (معالجة المياه بانتظام، واستبدال المحمل كل 5 إلى 7 سنوات)، يمكن أن تعمل المضخة الحلقية السائلة لمدة 20 إلى 30 عامًا في خدمة المكثف.
س: هل أحتاج إلى معزز مساعد للفراغ العميق؟
ج: بالنسبة للمكثفات المصممة للعمل تحت 50-60 ملي بار مطلق، يوصى باستخدام مضخة حلقية سائلة ذات مرحلتين أو مضخة حلقية سائلة مع معزز ميكانيكي (منفاخ الجذور). للتشغيل النموذجي من 50 إلى 150 ملي بار، تكفي مضخة أحادية المرحلة.
