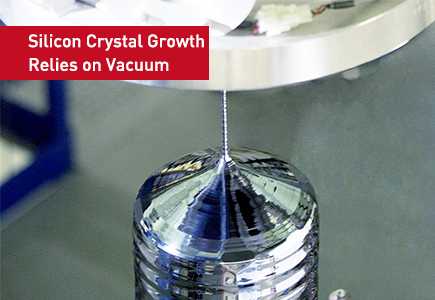

يعتمد نمو كريستال السيليكون على الفراغ: حلول المضخات لساحبات Czochralski

في أساس صناعة أشباه الموصلات والخلايا الكهروضوئية بأكملها تكمن بلورة مثالية. ولدت سبيكة السيليكون أحادية البلورية، وهي المادة الأولية لرقائق الكمبيوتر والخلايا الشمسية عالية الكفاءة، من عملية Czochralski (CZ). في حين يتم الاحتفاء بالميكانيكا الدقيقة للساحب ومهارة المشغل، فإن نظام الفراغ الصناعي الذي يعمل في الخلفية هو البطل المجهول الذي يجعل النمو عالي النقاء ممكنًا. تتعمق هذه المقالة في الدور الحاسم لتقنية التفريغ في سحب كريستال تشيكوسلوفاكيا وتحدد حلول المضخة التي تضمن الإنتاجية والنقاء والربحية.

دور الفراغ غير القابل للتفاوض في الكمال البلوري

في عملية تشيكوسلوفاكيا، يتم صهر السيليكون متعدد البلورات في بوتقة الكوارتز عند درجات حرارة تتجاوز 1420 درجة مئوية. يتم بعد ذلك غمس بلورة البذرة في المصهور وسحبها ببطء لأعلى أثناء الدوران، لتكوين سبيكة كبيرة أحادية البلورة. إن الغلاف الجوي المحيط بهذه العملية ليس مجرد مساحة فارغة، بل هو بيئة مصممة بدقة يتم تمكينها بواسطة مضخات التفريغ، التي تخدم ثلاث وظائف حيوية:

1. الإزالة الأولية للغلاف الجوي: قبل ملئها بالغاز الخامل، يتم إخلاء حجرة السحب إلى فراغ تقريبي لإزالة جميع غازات الغلاف الجوي (O₂، N₂، H₂O). يؤدي هذا إلى إزالة المصدر الأساسي لشوائب الأكسجين والنيتروجين التي يمكن دمجها في الشبكة البلورية.

2. بيئة الغاز الخامل الخاضعة للرقابة: بعد الإخلاء الأولي، يتم إدخال الأرجون عالي النقاء. يحافظ نظام التفريغ بشكل فعال على جو الأرجون المستقر منخفض الضغط (عادةً في نطاق 10-100 ملي بار). يحمل تدفق الأرجون هذا الشوائب المتطايرة (مثل أول أكسيد السيليكون، SiO) التي تتبخر من سطح الذوبان الساخن، مما يمنعها من إعادة الترسيب وخلق العيوب.

3. الاستقرار الحراري والعملياتي: تضمن بيئة الضغط المستقرة نقل الحرارة المتسق وديناميكيات تدفق الذوبان، والتي تعد ضرورية لتحقيق قطر كريستالي موحد ومقاومة طوال دورة السحب الطويلة، والتي يمكن أن تستمر لأكثر من 100 ساعة.

دورة عملية تشيكوسلوفاكيا: متطلبات مضخة التفريغ في كل مرحلة

يجب أن تكون مضخة التفريغ الخاصة بساحب CZ قوية وقابلة للتكيف للتعامل مع أحمال الغاز المختلفة بشكل كبير عبر مراحل العملية:

اختيار تقنية المضخة المناسبة: المضخة الجافة مقابل المضخة المختومة بالزيت

يعد الاختيار بين مضخات التفريغ الجافة والمغلقة بالزيت قرارًا اقتصاديًا وفنيًا حاسمًا لأي مزارع كريستال.

• مضخات دوارة دوارة تقليدية مختومة بالزيت:

• الايجابيات: انخفاض الاستثمار الرأسمالي الأولي، والتكنولوجيا المفهومة جيدا.

• السلبيات: خطر تدفق النفط إلى الخلف مما يؤدي إلى تلويث الغرفة؛ يتطلب تغييرات متكررة في الزيت والفلتر؛ يولد مياه الصرف الصحي الزيتية التي يجب معالجتها؛ ارتفاع تكلفة الصيانة على المدى الطويل والبصمة البيئية.

• مضخات التفريغ الجافة الحديثة (المسمار، المخلب، التمرير):

• الإيجابيات: عدم وجود خطر لتلوث العمليات، وصيانة أقل بشكل كبير (عدم تغيير الزيت)، وكفاءة في استخدام الطاقة، ونظيفة بيئيًا (لا توجد نفايات زيتية). إنها تتفوق في التعامل مع الأجواء المحملة بالغبار الشائعة أثناء الضخ الأولي.

• السلبيات: تكلفة أولية أعلى.

• الحكم: بالنسبة لإنتاج كميات كبيرة من السيليكون من الدرجة الشمسية، حيث يكون وقت التشغيل وتكلفة التشغيل أمرًا بالغ الأهمية، فإن المضخات الجافة - وخاصة المضخات اللولبية الجافة - أصبحت المعيار بشكل متزايد. بالنسبة لبعض تطبيقات أشباه الموصلات فائقة النقاء حيث يكون أي خطر هيدروكربوني غير مقبول، فهي إلزامية.

ميزة Wordfik: الدقة المصممة لنمو البلورات

تم تصميم حلول Wordfik للفراغ لساحبات تشيكوسلوفاكيا لمعالجة الثلاثي الفريد من التحديات: النقاء والموثوقية والتكلفة الإجمالية للملكية.

• ضمان الخلو من التلوث: توفر أنظمة المضخات اللولبية الجافة لدينا مصدر تفريغ خاليًا تمامًا من الزيت، مما يحمي عملية النمو التي تستغرق عدة أيام من التلوث الهيدروكربوني الذي قد يدمر سبيكة بأكملها.

• مصمم للسحب الطويل: لقد قمنا بتصميم أنظمتنا بالقوة الحرارية والميكانيكية للعمل بشكل لا تشوبه شائبة خلال دورات نمو تزيد عن 100 ساعة وصدمات حرارية متكررة، مما يزيد من استخدام الفرن إلى أقصى حد.

• التكامل والتحكم الذكي: يمكن دمج أنظمتنا مع PLC الخاص بالساحب لأتمتة تسلسل تنظيم الضغط والمضخة، مما يوفر ظروف معالجة مستقرة وقابلة للتكرار لكل دفعة.

• شبكة الدعم العالمية: سواء كانت منشأة سحب الكريستال الخاصة بك موجودة في مركز رئيسي لتصنيع الطاقة الشمسية في آسيا، أو في مجموعة أوروبية لأشباه الموصلات، أو في مجمع للتكنولوجيا الفائقة في أمريكا الشمالية، فإن مهندسي الخدمة لدينا يدركون مدى أهمية وقت التشغيل في هذه العملية كثيفة رأس المال.

الخلاصة: أساس الجودة يبدأ بالفراغ

يتم تحديد جودة سبيكة السيليكون أحادية البلورة - نقائها، وبنيتها البلورية، وخواصها الكهربائية - في الساعات القليلة الأولى من عملية تشيكوسلوفاكيا. وبالتالي فإن نظام الفراغ الذي ينشئ ويتحكم في بيئة النمو يعد عنصرًا أساسيًا في العائد وقيمة المنتج. إن الاستثمار في حل فراغ مصمم خصيصًا لدورة العمل المستمرة والمتطلبة لسحب البلورات لا يعد شراءًا للمعدات؛ إنه استثمار في سلامة أصولك المادية الأكثر أهمية.

الأسئلة المتداولة (الأسئلة الشائعة)

س1: لماذا يستخدم الأرجون تحت ضغط منخفض بدلاً من مجرد فراغ عالي أثناء السحب؟
قد يؤدي الفراغ العالي الكامل إلى تبخر مفرط لصهر السيليكون نفسه، مما يغير تركيبه ويجعل التحكم في النمو مستحيلاً. يوفر جو الأرجون منخفض الضغط ('الفراغ الجزئي') توازنًا مثاليًا: فهو خامل، ويمنع تبخر السيليكون، وينقل أبخرة الشوائب بشكل فعال بعيدًا إلى المضخة.

Q2: هل يمكنني تحديث ساحبة تشيكوسلوفاكيا قديمة بمضخة تفريغ جافة حديثة؟
نعم، يعد التعديل التحديثي أمرًا شائعًا وغالبًا ما يكون ترقية فعالة من حيث التكلفة. يمكنه تقليل تكاليف التشغيل بشكل كبير، والتخلص من نفايات الزيت، وتحسين نظافة العملية. المفتاح هو هندسة الواجهة (الأنابيب والصمامات وأدوات التحكم) لضمان التوافق مع نظام التشغيل الآلي للساحب الحالي.

س 3: كيف يؤثر نظام التفريغ على محتوى الأكسجين في سبيكة السيليكون؟
المصدر الرئيسي للأكسجين هو ذوبان بوتقة الكوارتز (SiO₂) في المصهور. في حين أن مضخة التفريغ لا يمكنها منع ذلك، فإن تدفق الأرجون منخفض الضغط يزيل بخار أول أكسيد السيليكون (SiO) الناتج بكفاءة من الغرفة. من خلال التحكم في ضغط الأرجون ومعدل التدفق، يمكن للمزارعين التأثير على ديناميكيات دمج الأكسجين وانتشاره اللاحق أثناء التبريد، وهو معلمة حاسمة لجودة الرقاقة.
