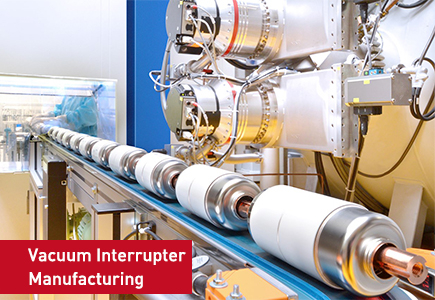

الدرع الخفي: ضخ الفراغ الدقيق في قلب قواطع الدائرة الموثوقة

عندما يقوم قاطع دائرة متوسط ​​الجهد بمقاطعة تيار عطل، فإنه يؤدي إلى معجزة صغيرة من الفيزياء الحديثة. داخل غلاف خزفي أو زجاجي مغلق - قاطع الفراغ (VI) - ينفتح اتصال معدني، وينطفئ القوس الكهربائي على الفور ليس عن طريق انفجار غاز أو زيت، ولكن عن طريق العدم المحض للفراغ الدائم الفائق (UHV). تعتمد موثوقية الشبكة الكهربائية بأكملها عند مستوى الجهد هذا على سلامة هذا الفراغ. إن إنشائها ليس خطوة واحدة بل سيمفونية من عمليات الضخ والحرارة الدقيقة، حيث يكون نظام الفراغ هو الموصل الرئيسي. تسحب هذه المقالة الستار عن تقنية التفريغ الدقيقة متعددة المراحل التي تحول المعادن المكررة والسيراميك إلى درع نهائي ضد الأعطال الكهربائية.

المرحلة 1: الأساس - تفريغ المكونات وتنظيفها

قبل فترة طويلة من التجميع النهائي، يجب طرد كل مكون مهم من الغازات. الغازات المحتبسة، في المقام الأول في المعادن مثل نقاط الاتصال النحاسية الخالية من الأكسجين، سوف تنطلق ببطء على مدى عقود في الحقل - وهي ظاهرة تسمى إطلاق الغازات - وتؤدي إلى تدهور الفراغ الداخلي للقاطع بشكل مميت.

• العملية: يتم تحميل جهات الاتصال والدروع والأجزاء المعدنية الأخرى في فرن فراغ مخصص. يتم ضخ الحجرة إلى فراغ عالٍ (عادةً نطاق 10⁻⁵ ملي بار)، ويتم تسخين المكونات إلى عدة مئات من الدرجات المئوية.

• دور الضخ: يجب أن يقوم نظام المضخة الفراغية بإزالة الانفجار الهائل المفاجئ لبخار الماء والهيدروكربونات المنبعثة أثناء الضخ الأولي ثم الحفاظ على فراغ ثابت وعميق طوال دورة التسخين الطويلة. وهذا يضمن سحب الغازات من البنية المجهرية للمعدن، وليس فقط من سطحه. غالبًا ما تكون المضخات اللولبية الجافة المقترنة بمعززات Roots هي العمود الفقري هنا، حيث تتعامل مع الحرارة وحمل الجسيمات دون التعرض لخطر التلوث.

المرحلة 2: التجميع - ختم النحاس في فرن مفرغ

يجب أن يشكل جسم القاطع - وهو عبارة عن أسطوانة من السيراميك أو الزجاج محكمة الغلق بأغطية معدنية - هيكلًا متجانسًا ومثاليًا. يتم تحقيق ذلك من خلال اللحام بدرجة حرارة عالية في فرن فراغ.

• لماذا فراغ؟ تعد بيئة الفراغ أمرًا بالغ الأهمية لثلاثة أسباب:

1. يمنع أكسدة الأسطح المعدنية النقية عند درجات حرارة اللحام.

2. إنها تسمح للسبائك النحاسية بالتدفق بسلاسة وتبلل الأسطح تمامًا، مما يؤدي إلى إنشاء وصلة محكمة وخالية من الفراغات.

3. ويوفر المزيد من التفريغ النهائي للتجمع الفرعي بأكمله.

• الحاجة إلى الضخ: تتطلب هذه المرحلة فراغًا نظيفًا وخاليًا من الزيت لمنع تلوث الكربون على الأسطح الحرجة. غالبًا ما تجمع الأنظمة بين مضخة دعم جافة ومضخة توربينية جزيئية (TMP) لتحقيق النظافة اللازمة والضغط الأساسي (غالبًا 10⁻⁶ ملي بار أو أفضل) للحصول على نحاس خالٍ من العيوب.

المرحلة 3: الذروة - العادم، والخبز، والإغلاق الدائم

هذا هو التسلسل الأكثر أهمية، حيث يكتسب القاطع المجمع بالكامل ولكنه لا يزال مفتوحًا روحه الفراغية الدائمة.

1. العادم: يتصل نظام VI المفتوح بمحطة عادم مخصصة، ومجموعة معقدة من الصمامات والسخانات والمضخات. تبدأ مجموعة الضخ القوية، التي تتمحور دائمًا حول TMP، في سحب الهواء للخارج.

2. التحميص: في الوقت نفسه، يتم تسخين حاوية VI بالكامل حثيًا إلى درجات حرارة تصل إلى 400-500 درجة مئوية لعدة ساعات. يؤدي هذا الخبز إلى إخراج آخر طبقات الغاز من الأسطح الداخلية. يجب أن تتعامل المضخة مع هذا الحمل الغازي المكثف والمستدام مع الوصول إلى مستويات التفريغ فائقة الارتفاع (UHV) والحفاظ عليها، وعادةً ما تكون أفضل من 10⁻⁷ ملي بار.

3. ختم اللحام البارد: بمجرد تحقيق فراغ مستقر وعالي للغاية والتحقق منه، تقوم آلية متخصصة بإغلاق أنبوب العادم ولحامه على البارد. أصبح VI الآن وعاءً مستقلاً ومحكم الغلق يتمتع بفراغ شبه مثالي، ومنفصل عن المضخة إلى الأبد.

التفويض التكنولوجي: لماذا تقوم مضخات معينة فقط بالقطع

حساسية العملية تلغي فئات كاملة من المضخات من الاعتبار.

الجودة التي يمليها الفراغ: الرابط المباشر للأداء الميداني

يعد مستوى الفراغ النهائي داخل القاطع المحكم هو المؤشر الأساسي لعمر الخدمة وقوة العزل الكهربائي. يؤدي الفراغ السيئ إلى:

• انهيار العزل الكهربائي: يؤدي انخفاض ضغط الفراغ إلى زيادة خطر تكوين مسار موصل، مما يتسبب في فشل كارثي.

• تآكل الاتصال: يمكن للغازات المتبقية أن تحافظ على قوس ضار أثناء انقطاع التيار، مما يؤدي إلى تآكل نقاط الاتصال الثمينة.

• الشيخوخة المبكرة: يؤدي إطلاق الغازات المستمر إلى رفع الضغط الداخلي تدريجياً على مر السنين، مما يؤدي إلى فشل في أواخر العمر.

وبالتالي، فإن السرعة والضغط النهائي ونظافة نظام التفريغ في خط الإنتاج تحدد بشكل مباشر العمر الكهربائي المقدر والموثوقية البالغة 30 عامًا التي وعد بها قاطع الدائرة.

الاستنتاج: الضخ الدقيق كعامل تمكين لمرونة الشبكة

يعد قاطع الفراغ تحفة فنية في هندسة البيئة المغلقة. إن إنتاجها هو شهادة على حقيقة أنه في التصنيع عالي التقنية، فإن آلات المعالجة - وخاصة نظام التفريغ - ليست ثانوية؛ فهو جزء جوهري من الهوية الأساسية للمنتج وأدائه. بالنسبة لمصنعي المفاتيح الكهربائية الذين يتنافسون على معايير الموثوقية العالمية، فإن الاستثمار في تكنولوجيا الضخ الدقيق لا يمثل تكلفة عامة؛ إنه استثمار مباشر في سلامة المنتج، وسمعة العلامة التجارية، وفي النهاية، في التدفق الصامت وغير المنقطع للكهرباء.
