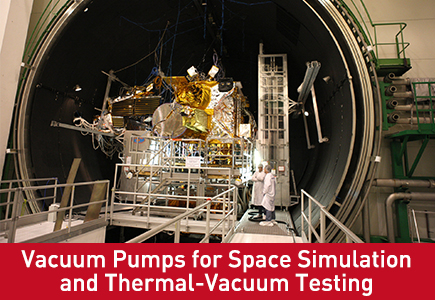

مضخات التفريغ لمحاكاة الفضاء واختبار الفراغ الحراري

تعد محاكاة الفضاء واختبار الفراغ الحراري مرحلتين أساسيتين في عملية تطوير منتجات الفضاء الجوي والتحقق منها. تحاكي هذه الاختبارات ظروف الفراغ ودرجة الحرارة الشديدة في الفضاء الخارجي لضمان أداء الأقمار الصناعية ومكونات المركبات الفضائية وأجهزة الاستشعار وإلكترونيات الطيران بشكل موثوق في بيئات المهام الحقيقية. ومن الأمور الأساسية لهذه القدرة هو نظام مضخة التفريغ المصمم جيدًا والذي يمكنه إخلاء الغرف الكبيرة إلى ضغوط منخفضة جدًا مع دعم التدوير الحراري والتحكم في إطلاق الغازات.

تشرح هذه المقالة تقنيات مضخة التفريغ الأساسية المستخدمة في غرف اختبار محاكاة الفضاء والفراغ الحراري (TVAC)، والأسباب الكامنة وراء اختيارها، وكيفية تكوين نظام الضخ الكامل لتطبيقات الفضاء الجوي.

1. ما هي محاكاة الفضاء واختبار TVAC؟

تتضمن محاكاة الفضاء واختبار الفراغ الحراري وضع أجهزة فضائية في غرفة مغلقة وتقليل الضغط الداخلي لمحاكاة الفراغات على ارتفاعات عالية أو الفضاء الخارجي. غالبًا ما تتضمن تسلسلات الاختبار ما يلي:

• تخفيض الضغط إلى مستويات الفراغ العميق

• دورات درجة الحرارة التي تسيطر عليها من منخفضة جدا إلى عالية

• ملفات تعريف حرارية وضغط متكررة للتأهيل البيئي

يمكن أن تعمل غرف الفراغ الحراري بضغوط منخفضة تصل إلى 10⁻⁷ تور أو أفضل مع الحفاظ على درجات الحرارة من أقل بكثير من درجة التجمد إلى عدة مئات من الدرجات المئوية، اعتمادًا على متطلبات الاختبار.

2. لماذا تعتبر مضخات التفريغ مهمة في اختبارات الفضاء الجوي

في اختبار الفراغ الحراري في الفضاء الجوي، لا تعد مضخات التفريغ أجهزة طرفية - فهي جزء أساسي من البنية التحتية للاختبار ولها ثلاثة أدوار أساسية:

● تحقيق مستويات الفراغ العميق والحفاظ عليها

يجب أن يكون الجزء الداخلي لغرفة TVAC مقاربًا لضغوط الفضاء الخارجي بحيث تتصرف المواد والإلكترونيات كما تفعل في المدار. يقلل الفراغ العميق من انتقال الحرارة بالحمل الحراري ويحاكي فراغ الفضاء.

● دعم دقة ركوب الدراجات الحرارية

يجب أن يحافظ نظام المضخة على الضغط المنخفض أثناء دورات التكثيف الحراري والنقع الحراري دون إدخال ملوثات أو تقلبات في الضغط يمكن أن تؤثر على نتائج الاختبار.

● إدارة إطلاق الغازات والتلوث

تطلق الأجهزة الفضائية ومكونات الغرفة الغازات أثناء التسخين (إطلاق الغازات). يجب أن يتعامل نظام الضخ الفراغي مع أحمال الغاز المرتفعة، وغالبًا ما يكون ذلك بدون تلوث ناتج عن النفط.

3. تقنيات مضخة التفريغ الأساسية في أنظمة TVAC

تستخدم غرف اختبار TVAC الفضائية أنظمة ضخ متعددة المراحل تتكون من مضخات خشنة، ومضخات تفريغ عالية، وتقنيات تفريغ متخصصة اختيارية. يلعب كل نوع من المضخات دورًا محددًا في منحنى الفراغ بدءًا من الضغط الجوي وصولاً إلى الفراغ العميق.

مضخات التخشين (الإخلاء الأولي)

مضخات التفريغ ذات التمرير الجاف والمضخات اللولبية الجافة
تعمل المضخات الخشنة على إزالة الهواء وخفض الحجرة إلى نطاق ضغط انتقالي قبل أن تتولى مضخات التفريغ العالية المسؤولية. لتجنب التلوث وضمان الموثوقية العالية في بيئات الطيران، يتم استخدام المضخات اللولبية الجافة الخالية من الزيت والمضخات اللولبية الجافة بشكل شائع. يتم تفضيلها بشكل خاص عندما يؤدي التدفق العكسي للنفط إلى الإضرار بالاختبارات الحساسة.

مضخات الجذور ومتعددة المراحل
غالبًا ما يتم إضافة مضخات تفريغ الجذور (تصميمات جافة متعددة المراحل) لتسريع عملية الضخ. إنها توفر إنتاجية عالية عند الضغوط المتوسطة، مما يقلل من الوقت اللازم للوصول إلى نقاط ضبط التفريغ العالية.

مضخات التفريغ العالي (المراحل النهائية)

المضخات التوربينية الجزيئية (Turbos)
بمجرد أن تكون الحجرة في نطاق التفريغ الخام، يتم استخدام مضخات التفريغ العالية مثل المضخات الجزيئية التوربينية لتحقيق ضغوط في نطاق 10⁻⁵ إلى 10⁻⁷ Torr وأدناه. يتم تكوين التوربينات بمضخات دعم مناسبة (تمرير جاف/برغي) لتجنب التوقف وتمكين التشغيل المستمر.

تعتبر المضخات التوربينية الجزيئية ضرورية من أجل:

• تحقيق فراغ عميق

• التقليل من وجود الغاز المتبقي

• دعم محاكاة الفضاء دقيقة

مضخات التبريد وتقنيات UHV المتقدمة (اختيارية)
في اختبارات الطيران الأكثر تطلبًا أو أبحاث الفراغ العالي جدًا (UHV)، توفر مضخات التبريد ضغطًا منخفضًا للغاية دون تلوث ميكانيكي، ولكنها تتطلب دورات تجديد وتشغيلًا متخصصًا.

4. بنية نظام ضخ محاكاة الفضاء النموذجية

عادةً ما يكون نظام التفريغ TVAC القوي عبارة عن تكوين متتالي يجمع بين نقاط قوة تقنيات المضخات المختلفة:

1. مرحلة التخشين: تعمل المضخات اللولبية الجافة أو المضخات اللولبية الجافة على إزالة الهواء السائب.

2. مرحلة التعزيز: تعمل مضخات الجذور أو الجذور متعددة المراحل على تسريع عملية الضخ.

3. مرحلة الفراغ العالي: تحقق المضخات التوربينية الجزيئية مستويات فراغ عميقة وتحافظ عليها.

4. مرحلة UHV الاختيارية: مضخات التبريد أو مضخات التفريغ للحصول على فراغ عالي جدًا إذا لزم الأمر.

يدمج النظام المصمم جيدًا تسلسل الصمامات الأوتوماتيكي وأدوات التحكم للانتقال بسلاسة بين المراحل وإدارة تغييرات الحمل أثناء إطلاق الغازات والأحداث الحرارية.

5. الاعتبارات الهندسية لأنظمة الفراغ الفضائية

التحكم في التلوث

يتم إعطاء الأولوية لحلول الضخ الخالية من الزيت (على سبيل المثال، المضخات الحلزونية الجافة أو المضخات اللولبية الجافة) لمنع التدفق العكسي للهيدروكربون الذي يمكن أن يترسب على أسطح الأجهزة أو يؤثر على أجهزة الاستشعار داخل غرفة الاختبار.

التكامل في درجة الحرارة

تدور اختبارات الفراغ الحراري خلال درجات الحرارة القصوى. يجب أن تكون مضخات التفريغ والأنابيب متوافقة مع استراتيجيات الإدارة الحرارية، بما في ذلك المصائد الباردة أو الحواجز المبردة بالنيتروجين السائل في بعض التصميمات.

الامتثال للمعايير

عادةً ما يتم تصميم غرف محاكاة الفضاء وأنظمة التفريغ لتلبية معايير الاختبار البيئي للفضاء، مثل ASTM أو MIL-STD-810 أو معايير اختبار الفضاء الوطنية، مما يضمن الموثوقية والتكرار.

6. حلول Wordfik لمضخات التفريغ لمحاكاة الفضاء

توفر Wordfik حلولاً هندسية لضخ التفريغ مصممة خصيصًا لمحاكاة الفضاء الجوي واختبار الفراغ الحراري:

• مضخات التفريغ ذات التمرير الجاف والبرغي الجاف للتخشين الخالي من التلوث

• مضخات معززة للجذور ومتعددة المراحل لضخ إنتاجية عالية

• مضخات التفريغ التوربينية الجزيئية لتحقيق الفراغ العميق

• أنظمة تفريغ TVAC المتكاملة مع أدوات التحكم والأتمتة

يتم تحديد حجم أنظمة Wordfik وتحديدها بناءً على حجم الغرفة، والضغط النهائي المطلوب، وحمل الغاز الناتج عن إطلاق الغازات، ومدة دورة الاختبار، مما يضمن أداء تفريغ فعال ومستقر.
