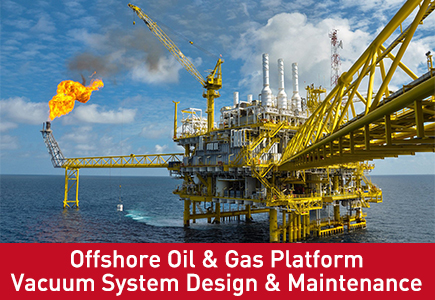

تصميم وصيانة نظام فراغ منصة النفط والغاز البحرية

تعمل منصات إنتاج النفط والغاز البحرية، بما في ذلك السترات الثابتة ومنصات أرجل التوتر وسفن تخزين وتفريغ الإنتاج العائمة (FPSO)، في ظل بعض الظروف البيئية واللوجستية الأكثر قسوة على وجه الأرض. المساحة في أعلى مستوياتها، ويتم تنظيم ميزانيات الوزن بشكل صارم، والبيئة المحيطة شديدة التآكل بسبب رذاذ الملح المستمر والرطوبة البحرية.

ضمن هذه الهياكل البحرية، تعمل أنظمة التفريغ كمحركات حيوية للمرافق. إنهم يديرون تحضير مضخة رفع مياه البحر، ويمكّنون وحدات استعادة البخار (VRU) من التقاط المركبات العضوية المتطايرة (VOCs)، ويدعمون تثبيت النفط الخام ومعالجة المياه. إن الفشل في نظام التفريغ البحري لا يؤدي فقط إلى انخفاض كفاءة الإنتاج؛ يمكن أن يوقف حلقات الاستخراج الأولية، مما يكلف المشغلين ملايين الدولارات من الإنتاج المؤجل اليومي.

1. التحديات الهندسية لتطبيقات الفراغ البحرية وFPSO

يتطلب تصميم حزمة مفرغة لمنصة بحرية الابتعاد تمامًا عن المعايير الصناعية البرية. يجب على المهندسين مراعاة ثلاثة عوائق تشغيلية خطيرة:

• تحسين البصمة والوزن: المساحة الموجودة على سطح الحفر أو وحدة الجانب العلوي من FPSO مقيدة للغاية. يجب أن تكون العبوات المفرغة مدمجة بشكل استثنائي وغالبًا ما يتم تصميمها على شكل شرائح هيكلية متعددة الطبقات دون المساس بإمكانية الوصول إلى الصيانة.

• الحركة الديناميكية والإمالة الهيكلية: تخضع المنصات العائمة ووحدات FPSO للتأرجح البحري المستمر والدحرجة والرفع. سوف تفشل خزانات فصل السوائل القياسية وحلقات السوائل التي يتم تصريفها بالجاذبية إذا أدى عمل الموجة إلى تعطيل مستويات السوائل. يجب أن تكون الفواصل الفراغية محيرة بشكل مخصص لمنع انتقال السائل إلى العادم أثناء البحار العاتية.

• الامتثال للمنطقة الخطرة: تم تصنيف الجوانب العلوية البحرية على أنها بيئات متفجرة بسبب احتمال وجود الغازات الهيدروكربونية. يجب أن تمتثل جميع معدات التفريغ بشكل صارم لمعايير ATEX Zone 1 أو Zone 2 أو IECEx، باستخدام أجهزة مقاومة الشرر، ومحركات مقاومة للانفجار، ومانعات اللهب.

2. تخطيطات التصميم الحرجة لأنظمة التفريغ البحرية

تقوم المنصات الخارجية بنشر شبكات فراغية عبر قطاعين رئيسيين للتطبيقات.

التطبيق أ:

أنظمة تحضير الفراغ لمضخات رفع مياه البحر مضخات رفع مياه البحر عبارة عن توربينات رأسية ضخمة أو مضخات طرد مركزي مسؤولة عن سحب مياه التبريد وإمدادات مياه الحرائق من المحيط إلى سطح المنصة. ولأن هذه المضخات تقع على ارتفاعات عالية فوق مستوى سطح البحر، فإنها لا تستطيع أن تعمل ذاتياً. حل التصميم: يتم توصيل لوح تحضير الفراغ الدائري السائل المخصص بالجزء العلوي من غلاف مضخة الرفع. تعمل مضخة التفريغ على إخلاء الهواء بسرعة داخل أنابيب الشفط، مما يؤدي إلى سحب مياه البحر إلى غرفة المكره. يقوم Wordfik بتصميم هذه الزلاجات الأولية باستخدام صمامات عائمة ذات استشعار مستوى آلي. في اللحظة التي تملأ فيها مياه البحر مضخة الرفع، يتم عزل خط التفريغ على الفور، مما يحمي شبكة التفريغ من البزاقات السائلة المفاجئة.

التطبيق ب:

وحدات استعادة غاز الشعلة والبخار (VRU) لتحقيق الامتثال بعدم الحرق الروتيني وتلبية معايير الحوكمة البيئية والاجتماعية والحوكمة الصارمة، يستخدم المشغلون البحريون ضواغط فراغية لالتقاط الغازات منخفضة الضغط المنبعثة من صهاريج تخزين النفط الخام وأوعية الفصل. الحل التصميمي: تقوم الضواغط الحلقية السائلة ذات المرحلتين بسحب فراغ بسيط على الخزانات، وتجمع أبخرة المركبات العضوية المتطايرة الثقيلة، وتضغطها في نظام غاز الوقود منخفض الضغط بالمنصة. نظرًا لأن دورة الضغط داخل المضخة الحلقية السائلة متساوية الحرارة (يمتص سائل التشغيل حرارة الضغط)، فإنها تعمل أقل بكثير من نقطة وميض الهيدروكربونات المتطايرة، مما يوفر طريقة الضغط الأكثر أمانًا المتاحة لحقول النفط البحرية.

3. التحكم في التآكل واختيار المواد المتقدمة (MOC)

يتحلل الحديد الزهر القياسي أو الفولاذ المقاوم للصدأ منخفض الجودة بسرعة عند تعرضه لمياه البحر الدافئة أو أبخرة الغاز الحامض التي تحتوي على كبريتيد الهيدروجين (H2S). يعد اختيار علم المعادن المتقدم هو العامل الأكثر أهمية في إطالة عمر المعدات إلى ما بعد 20 عامًا.

مصفوفة المواد البحرية لـ Wordfik:

• الدفاعات والدوارات: الفولاذ المقاوم للصدأ المزدوج الصلب (2205) أو الفولاذ المقاوم للصدأ المزدوج للغاية (2507). توفر هذه السبائك قوة إنتاج ميكانيكية فائقة ومقاومة ممتازة للتآكل والشقوق في البيئات البحرية ذات الكلوريد العالي.

• أغلفة المضخة والألواح المسطحة: SS316L ذات الجدران الثقيلة أو SS المزدوجة، اعتمادًا على ما إذا كانت المضخة تستخدم مياه البحر المعاد تدويرها أو المياه العذبة كسائل مانع للتسرب الحلقي.

• أختام العمود: أختام ميكانيكية مزدوجة من نوع الخرطوشة تتميز بأوجه من كربيد السيليكون على وجوه كربيد السيليكون، مدعومة بنظام تدفق سائل مخطط API مضغوط لمنع تبلور ملح البحر على وجوه الختم.

4. بروتوكولات الصيانة البحرية: منع توقف الإنتاج المكلف

ونظرًا لأن الخدمات اللوجستية الخارجية تجعل تسليم قطع الغيار بطيئًا ومكلفًا، فيجب أن تتحول الصيانة من التفاعلية إلى التنبؤية للغاية.

قائمة مراجعة الصيانة الأساسية للمشغلين الخارجيين:

1. تحليل سائل الختم اليومي: مراقبة درجة الحموضة والملوحة لسائل التشغيل الحلقي السائل. إذا تم تكوين المضخة لاستخدام حلقة مياه عذبة مغلقة، فإن الارتفاع المفاجئ في الملوحة أو الانخفاض في الرقم الهيدروجيني يشير إلى تسرب أنبوب المبادل الحراري الداخلي، مما يسمح لمياه البحر المسببة للتآكل أو غاز المعالجة الحمضي بإضرار الحلقة النظيفة.

2. مراقبة الاهتزازات عبر وحدات تحكم المجال DC: تخضع ألواح التزلج البحرية لرنين هيكلي من توربينات الغاز القريبة والضواغط الرئيسية. تتيح أجهزة إرسال الاهتزاز المستمر المرتبطة بنظام التحكم الموزع (DCS) الخاص بالمنصة للمشغلين اكتشاف تآكل المحمل أو عدم توازن المكره الناتج عن التجويف قبل حدوث فشل كارثي.

3. فحص الصمام المضاد للتجويف نصف السنوي: عند التشغيل على أعماق فراغ عالية أثناء تثبيت الخام، يمكن أن تسبب درجات حرارة الماء المحيط وميضًا داخليًا. تأكد من أن خط مكافحة التجويف الآلي واضح وأنه مفتوح بشكل صحيح لمنع الحفر الصغير على المكره المزدوج.

الأسئلة الشائعة الفنية:

س: هل يمكن لمضخة التفريغ الحلقية السائلة البحرية أن تستخدم مياه البحر الخام مباشرة كسائل التشغيل؟

نعم، تقوم شركة Wordfik في كثير من الأحيان بتصميم أنظمة تفريغ لمرة واحدة أو استرداد جزئي تستخدم مياه البحر الخام كسائل مانع للتسرب. ومع ذلك، يتطلب هذا الإعداد الامتثال الصارم للمواد. يجب أن يتم تصنيع المضخة بالكامل من الفولاذ المقاوم للصدأ سوبر دوبلكس (2507) أو مكونات مبطنة بالتيتانيوم لمقاومة المزيج القوي من الماء المالح عالي السرعة والأكسجين.

س: كيف تغير ملفات حركة FPSO تصميم فواصل الغاز والسائل الفراغي؟

تسمح خزانات الفصل الأفقية القياسية للسوائل بالتدفق أثناء حركة الموجة، مما قد يعرض خط شفط مضخة التفريغ لحمل السائل أو حرمان المضخة من سائل الختم المطلوب.

س: ما هي ميزة محرك التردد المتغير (VFD) في نظام التحضير البحري؟

يسمح VFD لمضخة التفريغ بالعمل بأقصى سرعة أثناء مرحلة 'الضخ' الأولية ذات الحجم الكبير (إخلاء خط الشفط الفارغ لمضخة رفع مياه البحر). بمجرد امتلاء الخط وتشغيل مضخة الرفع، يقوم VFD بإبطاء مضخة التفريغ إلى سرعة 'إمساك' منخفضة الطاقة أو إيقاف تشغيلها تمامًا، مما يحافظ على الطاقة الكهربائية الثمينة للمنصة.
