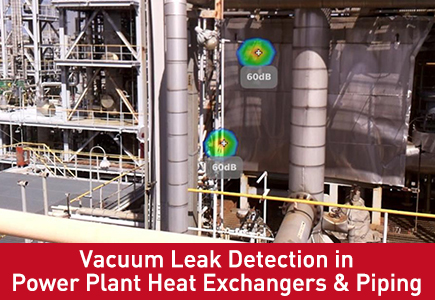

كشف تسرب الفراغ في المبادلات الحرارية والأنابيب في محطات توليد الطاقة
تعد المبادلات الحرارية والأنابيب المتصلة من المكونات الأساسية لمحطات الطاقة الحرارية والنووية. إنها تعمل جنبًا إلى جنب مع أنظمة التفريغ المكثف للحفاظ على كفاءة نقل الحرارة وتحميل الوحدة المستقر. حتى التسربات الفراغية الصغيرة في هذه المكونات يمكن أن تسبب دخولًا مستمرًا للهواء، مما يؤدي إلى انخفاض الفراغ وارتفاع الضغط الخلفي للتوربين وانخفاض كفاءة توليد الطاقة.
يعد اكتشاف التسرب الفراغي من أعمال الصيانة المنتظمة والأساسية لمنشآت توليد الطاقة. يمكن أن يؤدي فحص التسريبات وتحديد مواقعها وإصلاحها في الوقت المناسب إلى تقليل هدر الطاقة وإطالة عمر خدمة المعدات وتجنب التوقف غير المخطط له. تتناول هذه المقالة مخاطر التسرب ونقاط التسرب الشائعة وطرق الكشف السائدة وخطوات التشغيل القياسية والتدابير الوقائية للمبادلات الحرارية والأنابيب في محطات توليد الطاقة.
آثار التسريبات الفراغية على تشغيل محطات توليد الكهرباء
سيؤدي دخول الهواء والغاز غير المتكثف عبر التسريبات إلى الإضرار بشكل مباشر بحالة تشغيل نظام التفريغ بأكمله.
أولاً، تنخفض درجة الفراغ بشكل واضح، مما يضعف تأثير تكثيف المكثف ويزيد من الضغط الخلفي لعادم التوربين. وينخفض إنتاج الطاقة بينما يرتفع استهلاك الفحم أو الوقود بشكل حاد. ثانيًا، الغاز الزائد داخل المبادلات الحرارية يعيق كفاءة التبادل الحراري، مما يؤدي إلى عدم استقرار درجة حرارة الماء وضغط غير طبيعي في خط الأنابيب.
كما أن التسريبات التي لم تتم معالجتها على المدى الطويل ستؤدي أيضًا إلى تسريع التآكل الداخلي للأنابيب وأنابيب المبادلات الحرارية، مما يزيد من مخاطر فشل المعدات ويؤدي إلى تكاليف صيانة إضافية. في الحالات الشديدة، قد يؤدي فشل الفراغ إلى إجبار وحدة الطاقة على تقليل الحمل أو إيقاف التشغيل.
نقاط التسرب الشائعة في المبادلات الحرارية والأنابيب
في محطات الطاقة طويلة الأمد، تظهر التسريبات الفراغية في الغالب في الوصلات الهيكلية والأجزاء البالية. يتم تلخيص مواقع التسرب النموذجية أدناه:
مفاصل الحافة والحشيات: تعد الشيخوخة أو تشوه الضغط أو التثبيت غير الصحيح للحشيات من الأسباب الأكثر شيوعًا للتسرب.
طبقات اللحام: يؤدي التمدد الحراري والاهتزاز على مر السنين إلى حدوث شقوق صغيرة في مواضع اللحام للمبادلات الحرارية وخطوط الأنابيب.
أجسام الصمامات وغدد التعبئة: يؤدي تآكل أجزاء الختم الداخلية إلى بطء تسرب الهواء.
ألواح وحزم أنابيب المبادل الحراري: يؤدي التآكل والتلف إلى حدوث تسربات دقيقة داخل المبادلات الحرارية.
وصلات التمدد والوصلات المرنة: هذه الأجزاء المتحركة معرضة لفشل الختم تحت الاهتزاز المتكرر.
الطرق الرئيسية للكشف عن تسرب الفراغ لمحطات الطاقة
تعتمد محطات الطاقة تقنيات كشف مختلفة وفقًا لظروف العمل وحجم التسرب ومتطلبات الدقة. الطرق الأكثر استخدامًا للمبادلات الحرارية والأنابيب هي كما يلي.
1. اختبار عقد الضغط (الفحص الخام)
هذه هي الطريقة الأساسية لفحص الضيق الشامل. أغلق جميع منافذ المبادلات الحرارية والأنابيب، وقم بإخلاء النظام إلى مستوى الفراغ القياسي، ثم عزل الوحدة وتسجيل تغيرات الفراغ خلال فترة زمنية محددة. إذا انخفض الفراغ بسرعة، فهذا يؤكد وجود تسربات واسعة النطاق أو كبيرة. إنها مناسبة للفحص المسبق لشبكة خطوط الأنابيب بأكملها.
2. طريقة فقاعة الصابون (الفحص السريع في الموقع)
بالنسبة للوصلات الخارجية المرئية واللحامات والصمامات، ضع الماء والصابون المخفف على السطح بينما يحافظ النظام على حالة الفراغ. ستظهر الفقاعات عند نقاط التسرب. هذه الطريقة منخفضة التكلفة وسهلة التشغيل، ومثالية للعثور على تسربات واضحة في المناطق التي يمكن الوصول إليها.
3. كشف تسرب الهيليوم (فحص عالي الدقة)
كحل احترافي عالي الدقة، تقوم أجهزة كشف تسرب الهيليوم بتتبع غاز الهيليوم لتحديد موقع التسربات الدقيقة. ويمكنه العثور على تسربات صغيرة لا يمكن اكتشافها بالطرق التقليدية، ويستخدم على نطاق واسع للمبادلات الحرارية عالية المستوى، ومعدات الطاقة النووية وخطوط الأنابيب الفراغية الحرجة. ويتميز بحساسية عالية ونتائج اختبار مستقرة.
4. كاشف التسرب بالموجات فوق الصوتية
تنتج التسريبات الفراغية ضوضاء فوق صوتية خاصة عندما يتدفق الهواء إلى مساحة الضغط السلبي. تلتقط أجهزة الكشف بالموجات فوق الصوتية المحمولة الإشارة الصوتية لتحديد نقاط التسرب بسرعة. إنه يعمل بشكل جيد في ورش محطات الطاقة الصاخبة ولا يؤثر على التشغيل العادي للوحدة.
سير عمل اكتشاف تسرب الفراغ خطوة بخطوة
اتبع هذه العملية القياسية لإكمال الكشف المنهجي عن التسرب بأمان وكفاءة:
قم بإعداد الأدوات والكاشفات ومستلزمات حماية السلامة ووضع علامة على نطاق الفحص.
عزل المبادل الحراري أو قسم الأنابيب الذي تم اختباره عن النظام الرئيسي.
قم بإخلاء الوحدة إلى ضغط الفراغ المصمم وتثبيت الضغط.
قم بإجراء اختبار الضغط الشامل للحكم على وجود تسربات.
استخدم فقاعات الصابون أو أجهزة الكشف بالموجات فوق الصوتية أو الهيليوم لتحديد نقاط التسرب المحددة واحدة تلو الأخرى.
قم بتسجيل جميع مواقع التسرب، وحدد مستويات الضرر وقم بفرز خطط الإصلاح.
أعد الاختبار بعد الإصلاح للتأكد من إحكامه بالكامل.
تعتبر التسريبات الفراغية في المبادلات الحرارية والأنابيب من المخاطر الخفية التي لا يمكن تجاهلها في تشغيل محطة توليد الكهرباء. إن الكشف المنتظم عن تسرب الفراغ وتحديد موضع التسرب بدقة والإصلاح في الوقت المناسب يحافظ على تشغيل نظام الفراغ في حالته المثالية.
إلى جانب الصيانة الوقائية الموحدة، يمكن لمحطات الطاقة تجنب فقدان الفراغ بشكل فعال، وتحسين الكفاءة التشغيلية الشاملة والتحكم في تكاليف الصيانة على المدى الطويل. يعد اختيار طرق الكشف المناسبة وتنفيذ إجراءات التفتيش الصارمة أمرًا ضروريًا لإنتاج طاقة مستقر واقتصادي وآمن.
التعليمات
س 1: ما هي المشاكل التي قد تسببها التسريبات الفراغية في المبادلات الحرارية لمحطات الطاقة؟
A1: تؤدي التسريبات إلى انخفاض الفراغ، وزيادة الضغط الخلفي للتوربين، وانخفاض كفاءة التبادل الحراري، وزيادة استهلاك الوقود، وتسارع تآكل المعدات.
س2: ما هي طريقة كشف التسرب الأكثر ملاءمة للتسربات الدقيقة؟
ج2: يعد اكتشاف تسرب الهيليوم هو الخيار الأفضل للتسربات الدقيقة، مع دقة كشف عالية للغاية. يوصى باستخدام أجهزة الكشف بالموجات فوق الصوتية لإجراء فحص سريع في الموقع.
س 3: كم مرة يجب أن تقوم محطات الطاقة باكتشاف التسرب الفراغي؟
ج3: قم بإجراء فحوصات مفاجئة روتينية كل شهر، واختبارات الاحتفاظ بالضغط الإجمالي كل ثلاثة أشهر، واكتشاف تسرب شامل وكامل النطاق أثناء الإصلاح السنوي للمعدات.
س4: هل يمكن تجاهل التسريبات الفراغية الصغيرة لفترة قصيرة؟
ج4: لا. سوف تتوسع التسريبات الصغيرة تدريجيًا في ظل الاهتزازات وتغيرات درجات الحرارة على المدى الطويل، وتتطور إلى أعطال كبيرة وتتسبب في خسائر اقتصادية أكبر.
