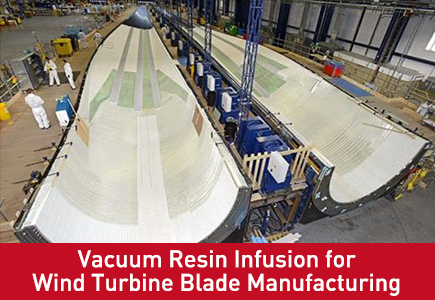

ضخ راتنج الفراغ لتصنيع شفرات توربينات الرياح
تعد شفرات توربينات الرياح أكبر وأهم المكونات المركبة في أنظمة طاقة الرياح المتجددة. مصنوعة من الألياف الزجاجية، وألياف الكربون، ومصفوفة راتينج عالية الأداء، تتطلب شفرات الرياح قوة عالية، وبنية خفيفة الوزن، وخالية من العيوب الداخلية لتحمل أحمال الرياح طويلة المدى والبيئات الخارجية القاسية.
إن تقنية ضخ الراتينج الفراغي (VRI) هي تقنية القولبة السائدة في تصنيع شفرات توربينات الرياح الحديثة. استبدال عمليات التركيب اليدوية التقليدية، يضمن التسريب بمساعدة الفراغ اختراقًا موحدًا للراتنج، وقولبة خالية من الفراغات، وكثافة مركبة متسقة. تعتبر أنظمة التفريغ عالية الثبات هي الضمان الأساسي لإنتاج الشفرات المؤهلة.
تشرح هذه المقالة مبدأ العمل، وتدفق العملية بالكامل، واختيار معدات التفريغ، والمزايا التقنية، واستراتيجيات التحسين لضخ راتنجات التفريغ لتصنيع شفرات توربينات الرياح.
ما هو ضخ راتنج الفراغ (VRI) في إنتاج شفرات الرياح؟
إن ضخ الراتينج الفراغي (VRI) عبارة عن عملية قولبة مركبة مغلقة تستخدم ضغطًا سلبيًا متحكمًا فيه لدفع راتنجات الإيبوكسي السائل إلى التسلل إلى تشكيلات الألياف الجافة. في تصنيع شفرات توربينات الرياح، يقوم العمال بوضع حصائر من الألياف الزجاجية متعددة الطبقات، والمواد الأساسية، ووسائط التدفق داخل القالب، ثم يقومون بإغلاق تجويف القالب بالكامل بأكياس مفرغة من الهواء.
تقوم مضخات التفريغ باستخراج الهواء بالكامل من القالب المغلق، مما يشكل ضغطًا سلبيًا مستقرًا. تحت فرق ضغط الفراغ، يتدفق الراتينج السائل بالتساوي على طول قناة التدفق، ويتسلل بالكامل إلى كل طبقة من الألياف، ويملأ الفجوات الصغيرة. بعد المعالجة والتصلب، تتميز شفرات الريح النهائية بالتماسك العالي، والهيكل الموحد، والأداء الميكانيكي الممتاز.
أصبحت طريقة التشكيل المركب منخفضة التكلفة وعالية الدقة هذه هي المعيار العالمي للإنتاج الضخم لتوربينات الرياح البرية والبحرية.
لماذا يعد التسريب الفراغي هو المعيار لتصنيع شفرات الرياح الحديثة
لا يمكن لعمليات التشكيل اليدوية التقليدية والتشكيل المفتوح أن تلبي متطلبات الجودة لشفرات الرياح واسعة النطاق. يحل ضخ الراتنج الفراغي نقاط الألم المتعددة في الصناعة:
القضاء على الفراغات الداخلية : يؤدي استخلاص الهواء بالكامل إلى تجنب عيوب الفقاعات التي تسبب تشقق الشفرة وفشل التعب.
توزيع موحد للراتنج : يضمن التسريب بالفراغ نسبة ثابتة من ألياف الراتنج عبر سطح الشفرة بالكامل.
تحسين القوة الهيكلية : يعمل الهيكل المركب المدمج على تعزيز مقاومة الرياح وقوة الشد وعمر الخدمة.
تقليل نفايات الراتنج : تتحكم بيئة الفراغ المغلقة في جرعة الراتنج بدقة وتوفر تكاليف الإنتاج.
ورشة عمل صديقة للبيئة : تعمل القوالب المغلقة على تقليل انبعاثات المركبات العضوية المتطايرة (VOC) مقارنة بالعمليات المفتوحة.
استكمال خطوات عملية ضخ الراتنج الفراغي لشفرات توربينات الرياح
1. إعداد القالب ووضع المواد
قم بتنظيف قالب شفرة الريح وتسخينه مسبقًا، ثم وضع عامل الإطلاق، وطبقات الألياف الزجاجية، والمواد الأساسية، وشبكة التدفق، وقشر الرقائق وفقًا لمعايير العملية لتشكيل هيكل التشكيل الجاف.
2. ختم كيس فراغ
قم بتغطية القالب بأكمله بغشاء كيس مفرغ محكم الغلق وأغلق جميع الحواف بالكامل لتشكيل تجويف مغلق معزول، مما يمنع تسرب الهواء أثناء التسريب.
3. استخلاص الهواء قبل الفراغ
قم بتوصيل أنظمة مضخات التفريغ الاحترافية لاستخراج الهواء داخل القالب المختوم. تثبيت درجة الفراغ للتخلص من الهواء المتبقي بين طبقات الألياف وضمان بيئة صب الضغط السلبي.
4. التحكم في ضخ الراتنج
افتح صمام مدخل الراتنج. تحت ضغط فراغ مستقر، يتدفق راتنجات الايبوكسي السائل بشكل موحد ويتسلل إلى جميع طبقات الألياف دون مناطق ميتة.
5. عقد الفراغ وإزالة الرغوة
استمر في الحفاظ على ضغط فراغ مستقر بعد ملء الراتنج لإزالة الفقاعات الصغيرة المتولدة أثناء التسلل، وتحقيق صب مركب خالٍ من الفراغات.
6. علاج التدفئة وDemolding
تسخين القالب لعلاج درجة حرارة ثابتة. بعد أن يتم ترسيخ الراتينج بالكامل، قم بتحرير الفراغ وإكمال عملية تشكيل الشفرة والمعالجة اللاحقة.
دور أنظمة الفراغ في صب ضخ الراتنج
تحدد معدات التفريغ معدل العائد والأداء الميكانيكي لشفرات توربينات الرياح. يقوم نظام التفريغ بثلاث مهام أساسية في عملية التسريب:
إزالة الهواء بالكامل : يستخرج الهواء المحبوس داخل طبقات الألياف تمامًا لتجنب عيوب الفقاعات، وهو المفتاح لمنع تلف إجهاد الشفرة.
قيادة الضغط المستقر : توفر قوة ضغط سلبي مستمرة ومستقرة لضمان تدفق موحد للراتنج وسمك ثابت لكل قسم من أقسام الشفرة.
إزالة الرغوة والضغط الدقيق : يعمل الاحتفاظ بالفراغ على المدى الطويل على ضغط طبقات الألياف، وتحسين الكثافة المركبة، وتعزيز الصلابة الهيكلية الشاملة للشفرة.
أفضل أنواع مضخات التفريغ لعمليات ضخ شفرات الرياح
يتطلب ضخ راتنج شفرة الرياح فراغًا متوسطًا مستقرًا ونبضًا منخفضًا وتشغيلًا مستمرًا على مدار 24 ساعة. يتم التعرف على نوعين من مضخات التفريغ على نطاق واسع كمعدات متوافقة مع معايير الصناعة:
توفير درجة فراغ نهائية عالية الاستقرار، ضوضاء منخفضة وشفط ثابت. مثالية لخطوط إنتاج شفرات الرياح الصغيرة والمتوسطة، مما يوفر تحكمًا دقيقًا في الفراغ من أجل قولبة ضخ عالية الجودة.
2. مضخات التفريغ الحلقية السائلة
مثالية للإنتاج الضخم لمصانع الرياح على نطاق واسع. إنها تتحمل بخار الماء وتتبع غاز الراتينج المتطاير، وتتميز بالتشغيل المستمر المستقر، كما أنها سهلة الصيانة، ومناسبة لإنتاج ضخ الشفرة الكبيرة بدورة طويلة.
3. وحدات نظام الفراغ المركزي
تعتمد قواعد تصنيع توربينات الرياح الكبيرة محطات تفريغ مركزية، مما يوفر ضغطًا سلبيًا مستقرًا لخطوط إنتاج متعددة في وقت واحد لتحسين كفاءة المصنع بشكل عام.
المزايا الرئيسية لضخ راتنجات الفراغ لمصنعي طاقة الرياح
جودة ومتانة أعلى للشفرة : يعمل الهيكل المركب الخالي من الفراغ على تحسين مقاومة إجهاد شفرة الرياح وإطالة عمر الخدمة حتى 20-25 عامًا.
إنتاج دفعة متسقة : يضمن التحكم الموحد في الفراغ عدم وجود فرق في أداء الشفرة بين الدُفعات.
انخفاض تكلفة الإنتاج : تقليل هدر الراتنج ومعدل العيوب وعبء العمل بعد الإصلاح.
تحسين كفاءة الإنتاج : يعمل الفراغ المستقر على تقصير دورة التسريب وتسريع إنتاج المصنع.
إنتاج صديق للبيئة ومتوافق : يعمل قالب الفراغ المغلق على تقليل انبعاثات المركبات العضوية المتطايرة، مما يلبي معايير حماية البيئة لتصنيع طاقة الرياح.
تحديات العملية الشائعة وحلول تحسين نظام الفراغ
1. عدم استقرار ضغط الفراغ مما يسبب تدفقًا غير متساوٍ للراتنج
يؤدي الفراغ المتقلب إلى نقص جزئي في الراتنج وجفاف البقع. الحل: اعتماد مضخات تفريغ عالية الثبات وخزانات عازلة للتفريغ للحفاظ على الضغط السلبي المستمر أثناء التسريب.
2. بقايا الفقاعات الصغيرة التي تؤثر على قوة الشفرة
يؤدي عدم كفاية وقت الاحتفاظ بالفراغ إلى ظهور فقاعات صغيرة. الحل: تمديد مرحلة إزالة الرغوة بالفراغ وتحسين سرعة مطابقة المضخة.
3. تسرب الهواء في نظام كيس الفراغ
يؤدي فشل إغلاق الكيس إلى تدمير جودة التسريب. الحل: تجهيز نظام مراقبة الفراغ في الوقت الحقيقي لإنذار انخفاض الضغط غير الطبيعي على الفور.
نصائح الصيانة لتحقيق استقرار عملية التسريب على المدى الطويل
تحقق من استقرار ضغط الفراغ قبل كل دفعة إنتاج لتجنب المنتجات المعيبة.
استبدل المرشحات بانتظام لاعتراض شوائب الراتنج المتطايرة وحماية الأجزاء الداخلية للمضخة.
افحص ضيق خطوط الأنابيب والصمامات شهريًا للتخلص من نقاط التسرب المخفية.
صيانة وتشحيم مضخات التفريغ بشكل دوري لضمان التشغيل المستقر على المدى الطويل.
معايرة مقاييس التفريغ كل ثلاثة أشهر لضمان التحكم الدقيق في معلمات العملية.
خاتمة
إن تقنية ضخ الراتينج الفراغي (VRI) هي تقنية التشكيل الأساسية التي تدعم الإنتاج عالي الجودة والضخم لشفرات توربينات الرياح الحديثة. يعد نظام التفريغ الموثوق والمستقر هو العامل الحاسم للقضاء على عيوب الفراغ، وضمان تسلل الراتنج الموحد، وتحسين القوة الميكانيكية لشفرة الرياح وعمر الخدمة.
من خلال اختيار مضخات التفريغ الصناعية الاحترافية وتنفيذ التشغيل والصيانة الموحدة، يمكن لمصنعي طاقة الرياح تقليل معدلات العيوب بشكل فعال، وتحسين كفاءة الإنتاج، وإنتاج شفرات رياح عالية الأداء لمشاريع طاقة الرياح البرية والبحرية.
التعليمات
س 1: لماذا يعد الفراغ ضروريًا لضخ راتنج شفرات توربينات الرياح؟
A1: يزيل الفراغ الهواء المحصور داخل طبقات الألياف، ويدفع إلى تسلل الراتنج بشكل موحد، ويزيل عيوب الفقاعات، ويشكل هياكل مركبة مدمجة عالية القوة لشفرات الرياح.
Q2: ما هي مضخة التفريغ الأفضل لضخ فراغ شفرة الرياح؟
A2: توفر مضخات التفريغ الدوارة دقة عالية لإنتاج كميات صغيرة عالية الجودة، في حين أن مضخات التفريغ الحلقية السائلة مثالية لخطوط الإنتاج الضخم لمصانع الرياح واسعة النطاق.
س3: ما هي العيوب التي يمكن أن يسببها ضعف التحكم في الفراغ في ريش الرياح؟
A3: يؤدي الفراغ غير المستقر إلى ظهور بقع جافة، ومناطق غنية بالراتنج، وفقاعات داخلية، وكثافة غير متساوية، وانخفاض قوة الشفرة، مما يؤدي بسهولة إلى تشقق التعب أثناء التشغيل.
س 4: كيف يعمل التسريب الفراغي على تحسين عمر خدمة شفرات الريح؟
A4: يقلل الهيكل المركب الخالي من الفراغات وعالي الضغط من تآكل الرياح وأضرار التعب، مما يحسن المتانة بشكل كبير ويطيل عمر الخدمة الإجمالي لشفرات توربينات الرياح.
